Pro regulované pohony k použití na nej-
různějších strojích nabízí společnost Sie-
mens ucelené portfolio motorů asyn-
chronních, synchronních, s převodovkami
i bez. Dále pro takzvané přímé pohony
motory momentové či lineární apod.
Všechny pohony s těmito motory lze s vý-
hodou navrhovat pomocí softwaru Sizer.
Z celého portfolia motorů vybíráme zají-
mavosti z oblasti servomotorů.
Asynchronní
a synchronní servomotory
d
Ze synchronních servomotorů s perma-
nentními magnety na rotoru jsou v nabídce
motory řady 1FK a 1FT. Ty poskytují vysoký
dynamický výkon, flexibilitu, univerzálnost,
široký rozsah vybavení a krytí motoru až
IP68 u motorů řady 1FT6.
Ekonomicky výhodná varianta synchron-
ního servopohonu je kombinace servomo-
toru řady 1FK7 s měničem Sinamics S110.
Společně mají velmi dobrý poměr cena/vý-
kon a pomáhají šetřit náklady na synchronní
pohony u výrobních strojů. Jsou vhodné pro
jednouché polohové aplikace na balicích
strojích, robotech, manipulátorech či po-
mocných osách obráběcích strojů i jako
náhrada za krokové motory.
Synchronní servomotory řady 1FT7
představují kompaktní stroje určené pro
dynamicky náročné aplikace. Jejich nová
konstrukce usnadňuje montáž a servis na
servomotoru. V porovnání s motory 1FT6
jsou servomotory 1FT7 až o 35 % kratší
při stejném výkonu, mají čtyřnásobnou
přetížitelnost, vynikající dynamickou
odezvu a širší rozsah otáček. Synchronní
servomotory 1FK7 G2 (2. generace) při-
nášejí inovovanou řadu servomotorů
1FK7 s novými snímači typu DQI, tedy
jednoduché absolutní snímače v základ-
ním provedení motoru s vyšším rozlišením
za cenu resolveru. Servomotory 1FK a 1FT
mohou být alternativně dodávány i s pře-
vodovkami. Jedná se o velmi přesné pla-
netové převodovky Alpha LP+ a SP+ nebo
u motorů 1FK také čelní, kuželočelní či
šnekové převodovky značky Stöber.
Novinkou jsou motory postupně najíždějí-
cí nové řady 1PH8, které jsou nástupci
asynchronních i synchronních servomotorů
1PH4,1PH7 a 1FT6 Big Servo. Jejich vý-
hodou je modulární provedení, širší roz-
sah výkonů od 2,8 kW do 1 340 kW, dále
různé možnosti chlazení a zvýšení maximál-
ní rychlosti otáček až na 20 000 min
-1
. Jsou
vhodné pro hlavní pohony výrobních strojů
a linek v papírenských, tiskařských, textil-
ních a dřevařských provozech a také pro
zdvihy jeřábů či navíjecí/odvíjecí stroje.
Projekční nástroje
d
Pro správný výběr motoru a frekvenčního
měniče pro danou aplikaci dodává firma
Siemens svým zákazníkům zdarma soft-
ware Sizer. Pomocí tohoto databázového
nástroje je možno formou postupného za-
dávání požadavků navrhovat pohony pro
různé aplikace.
Výsledkem návrhu je seznam objednacích
čísel potřebných dílů, tedy motoru (servo-
motoru), frekvenčního měniče včetně pří-
slušenství a dalších potřebných dílů. Výstu-
pem však je také rozměrový plánek
navrženého motoru, který lze exportovat ve
2D nebo 3D formátu a přenést do různých
typů návrhových programů typu CAD.
Podrobnější práci s rozměry a 2D/3D
plány, servomotory 1FK, 1FT, 1PH i roz-
měry a modely měničů Sinamics S120, ří-
dicího sytému Simotion umožňuje softwa-
re CAD Creator. Umožňuje zobrazit různé
2D/3D pohledy, řezy a technická data.
p
www.siemens.cz
27
w w w . t e c h n i k a a t r h . c z
a u t o m a t i z a c e , p ř e v o d y a p o h o n y
b
Novinky v
SERVOMOTORECH
a jejich návrzích
Autor: František Šabata, Siemens

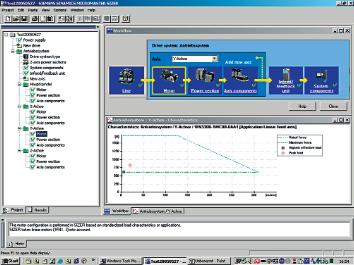

Obrazovka softwaru Sizer

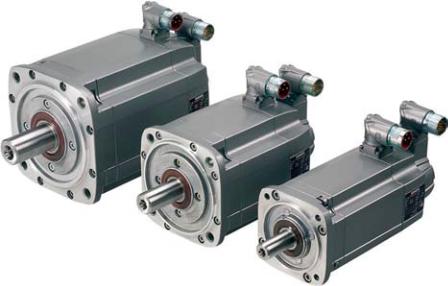

Synchronní servomotory řady 1FT7

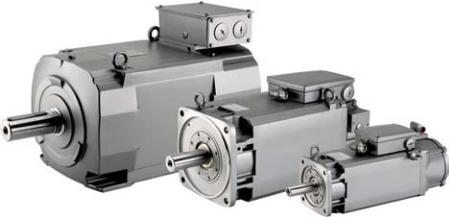

Nová řada motorů 1PH8
Ekonomicky výhodná varianta
synchronního servopohonu je kombinace
servomotoru řady 1FK7 s měničem Sinamics S110
