Integrovaná bezpečnost prochází neustá-
lým kvantitativním i kvalitativním vývojem
a vylepšováním. Na jedné straně přibývá
nový hardware pro podporu bezpečnost-
ních funkcí a jsou doplňovány nové funk-
ce, na straně druhé dochází k rozšiřování
možností pro nasazení již existujících
funkcí a objevují se doplňky a nadstavby
pro jejich lepší využití.
Uvolněním nového firmwaru verze 4.4
pro měniče produktové skupiny Sinamics
došlo k dalšímu významnému pokroku
v oblasti integrované bezpečnosti.
Bezpečnostní funkce SDI
– bezpečný směr otáčení
d
Firmware verze 4.4 přináší rozšíření o funk-
ci SDI (Safe Direction). Ta zajišťuje, že se
pohon bude otáčet pouze definovaným
směrem. Odchýlení od požadovaného
směru je rozpoznáno a následuje okamžitá
reakce pohonu podle nastavení pro případ
poruchy. Tato nová funkce je k dispozici ve
variantě bez snímače pro měniče řady
Sinamics G120. Pro výkonnější řady
Sinamics S110 a S120 je možné volit režim
funkce se snímačem či bez snímače.
Funkci SDI lze například aplikovat v pří-
padě, kdy je nutné zamezit pohybu stroje
směrem k obsluze v situaci, kdy se obslu-
ha nachází v nebezpečné zóně stroje. Jak-
mile dotyčná osoba tuto zónu opustí, je
funkce deaktivována a zařízení může po-
kračovat v činnosti. Funkce SDI napomá-
há zajistit bezpečnost obslužného perso-
nálu bez narušení či snížení produktivity
zařízení.
Rozšíření bezpečnostních funkcí
pro velké měniče
d
S novým firmwarem nabízejí také velké
měniče řad Sinamics G130, G150, S120
Chassis, S120CM a S150 možnost využi-
tí kompletního spektra bezpečnostních
funkcí. A to buď přes bezpečnou komu-
nikaci Profisafe nebo s nasazením termi-
nálového modulu TM54F, který rozšiřuje
periferie měničů řady Sinamics S120
o bezpečné vstupy a výstupy.
Dalším prvkem rozšiřujícím možnosti
nasazení bezpečnostních funkcí je nový
adaptér SBA pro bezpečné ovládání
brzdy prostřednictvím funkce Safe Bra-
ke Control (SBC). Safe Brake Adapter
je k dispozici ve dvou provedeních 24 V
nebo 230 V a lze jej použít pro měniče
řad Sinamics G130, G150, S120 Chassis,
S120CM a S150. Tento adaptér odpoví-
dá normám EN 61800-5-2, EN 60204-1,
EN ISO 13849-1 Kategorie 3 (dřívější
EN 954-1) Performance Level (PL) d a ta-
ké IEC 61508 SIL 2.
Bezpečný test brzdy
pro měniče SINAMICS S120
d
Bezpečný test brzdy je aplikace, která do-
plňuje možnosti standardní bezpečnostní
funkce SBC, jež pouze hlídá a testuje stav
cívky ovládající brzdu.
Vlastní funkčnost brzdy, tzn. skutečný
zádržný moment brzdy, ale funkce SBC
nedokáže otestovat. S využitím rozšiřují-
cí aplikace na bázi bloků DCC (Drive
Control Charts) a standardní bezpeč-
nostní funkce SOS – Safe Operating Stop
lze provést bezpečný test brzdy a tak ga-
rantovat, že v případě potřeby bude mít
zádržná brzda potřebný zádržný mo-
ment.
Akceptanční test pro měniče
řady SINAMICS S120
d
Úloha aplikačního technika nekončí na-
stavením požadovaných bezpečnostních
funkcí. Je nutné je také otestovat a průběh
testu odpovídajícím způsobem zdoku-
mentovat. Akceptanční test je součástí vý-
vojového software pro měniče Siemens,
který pomocí dialogových boxů řídí prů-
běh testů a vše dokumentuje. Výsledkem
je protokol, kde je postup jasně doku-
mentován, včetně kontroly a výpisu všech
relevantních parametrů a nastavení.
Frekvenční měnič G120C
s bezpečnostní funkcí
STO ve standardu
d
Sinamics G120C je navržen pro výrobce
strojů, kteří často vyžadují ekonomický,
snadno ovladatelný a jednoduchý měnič,
s nímž uspoří místo a který navzdory níz-
ké ceně nabízí širokou paletu funkcí. Je
specifický svou kompaktností, tedy do-
brým poměrem výkon/rozměry a je cha-
rakterizován snadnou instalací a rychlým
uvedením do provozu. Třemi konstrukční-
mi velikostmi pokrývá výkonový rozsah
od 0,55 do 18,5 kW. Jedná se také o ener-
geticky úsporný měnič, který současně dí-
ky podpoře nejvíce rozšířených komuni-
kačních sběrnic zapadá do konceptu TIA
(Totally Integrated Automation).
Jeho výhodou je již v základu integrova-
ná funkce STO (Safe Torque Off neboli
bezpečný stop kategorie 0). Typickým vy-
užitím funkce STO je bezpečné blokování
měniče proti rozběhu.
p
26
T+T
T e c h n i k a a t r h
1 1 – 1 2 / 2 0 1 1
a u t o m a t i z a c e , p ř e v o d y a p o h o n y
a
v
t
SDI
Produktová skupina
Sinamics
a novinky v nabídce bezpečnostních funkcí měničů
Autor: Radek Novotný, Siemens
v
t
G_D211_XX_00276
STO
SBC
Nový Safe Brake adaptér (SBA)

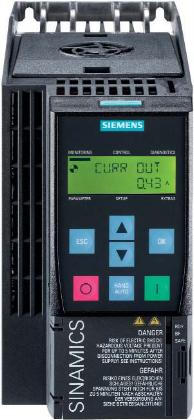

Frekvenční měnič Sinamics G120C
