Ve výrobním závodě v němec-
kém Illingenu nedaleko Stutt-
gartu se na ploše více než 20 000
m
2
nachází nejen několik výrobních
a montážních hal, ale hlavně vlastní vý-
vojové a konstrukční oddělení. To se
zabývá především návrhem komplet-
ních transportních a polohovacích
systémů, při jejichž návrzích a výro-
bě se používají právě pře-
devším vlastní
lineární
vedení s kombinovanými rolnami.
Firma dnes zaměstnává více než 150 pra-
covníků, z toho vícenež 20 zaměstnancůpů-
sobí v konstrukčním a vývojovém oddělení.
Vedle již zmíněných lineárních vedení
s kombinovanými rolnami (tzn. rolnami za-
chycujícími jak axiální, tak radiální zatížení)
se firma WINKEL profiluje jako dodavatel
skladovacích a logistických sys-
témů, jako jsou například
automatizované zaklada-
če a paletizátory, ale
i jako dodavatel
polohovacích
X-Y-Z systémů
pro automati-
zaci výrobních
procesů.
V oblasti lineárních systémů je
firma WINKEL schopna na-
bídnout svému zákazníkovi
řešení přesně pro jeho potře-
by. WINKEL nabízí systémy pro
zatížení od 50kg až do 5 000kg,
v délkách po-
jezdu do 30m
a systémů schopných
dosáhnout přesnosti polohování ±0,1mm,
a to při dosažení pojezdové rychlosti až
do 5 m/s. Dle použitých komponentů
a užití určitých konstrukčních uzlů jsou
polohovací lineární systémy fy. WINKEL
rozděleny na stavební řady SLE, DLE, PLE
a RLE. Každá z nich je určena pro specific-
ké případy použití.
Stavební řada polohovacích systémů SLE
v několika stavebních velikostech má po-
hon pastorkem a ozubeným hřebenem.
Využívá lineární vedení s kombinovanými
rolnami a jednotkami WINKEL a je urče-
na pro středně přesné polohování ±1mm.
Robustnímu provedení řady SLE je předur-
čuje k nasazení v těžších provozech. Díky
využití vedení s kombinovanými rolnami
odolávajícími prachu a nečistotám, je
vhodná i do špinavých prostor. Řada
SLE je určena pro zatížení až 5 000kg
ve vodorovné ose (do 2 000kg ve svislé
ose), rychlosti do 2 m/s a délce vo-
dorovného pojezdu až 30m (svislý
zdvih do 3 m).
Další, přesnější a jemnější
stavební řadou polohovacích
jednotek WINKEL, je řada
DLE. Ta je určena většinou
pro manipulaci a automati-
zaci výrobních procesů, ve
kterých je zapotřebí poměrně
vysoká přesnost polohování,
rychlost a dynamika pohybu.
Lineární osy DLE obsahují též
pohon ozubeným pastorkem
40
komponenty
I
materiály
I
plasty
PRODUKTY
WINKEL
od firmy
matis s.r.o.
– od komponentů k systému!
Již řadu let se na českém
trhu můžete setkávat
s komponenty lineárního
vedení pro těžká zatížení
a provozy zn. WINKEL
(DE). Značku u nás
zastupuje brněnská
společnost matis s.r.o.
Doposud byl WINKEL
v České republice znám
zejména jako výrobce
a dodavatel značkových
kombinovaných rolen
a vysokopevnostních
profilů pro tyto rolny.
Ale umí toho mnohem
více...!
Přesná horizontální osa
DLE s kolejnicovým vedením
a přesným ozubeným hřebenem

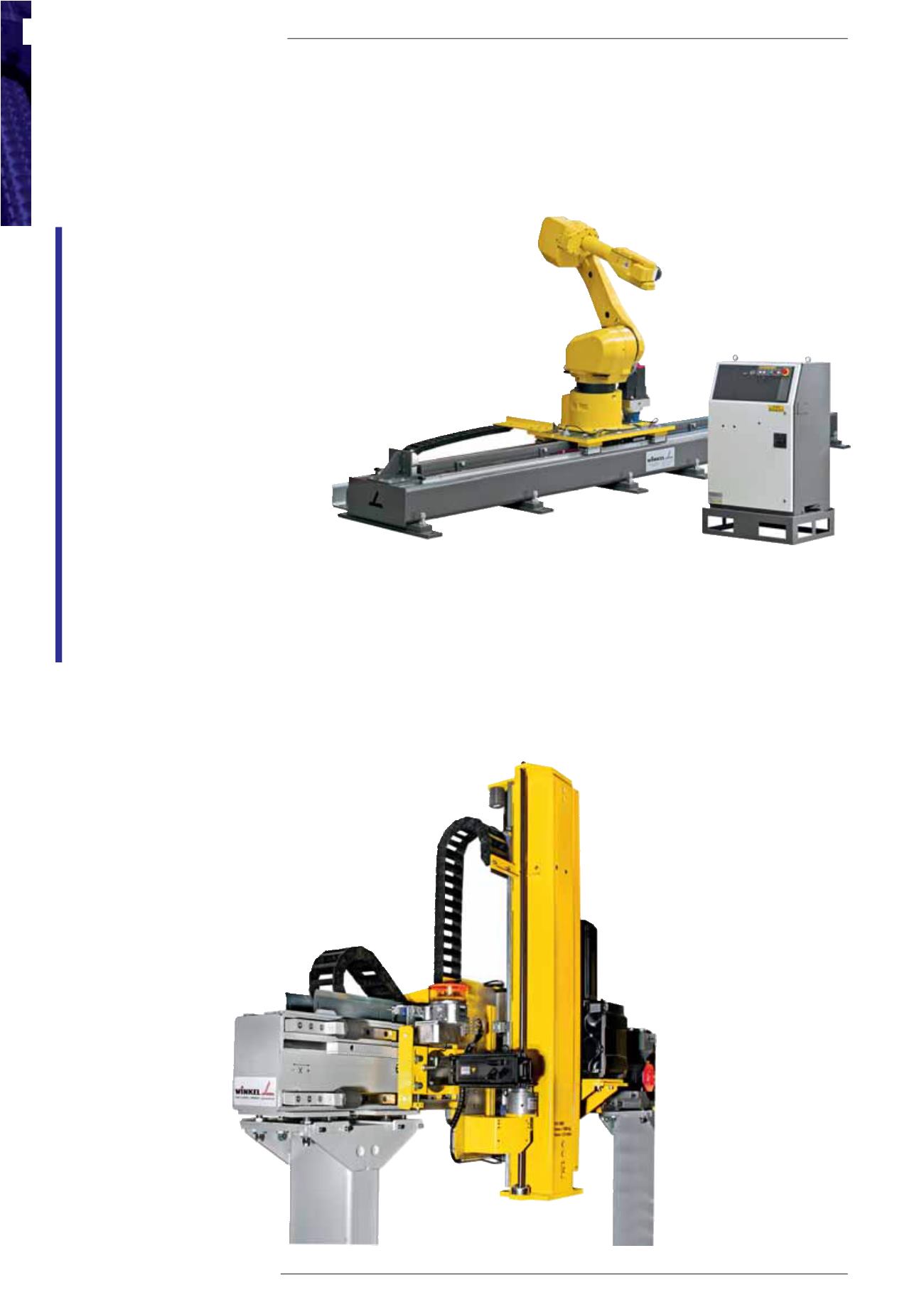

Pojezdová dráha
RLE pro robotickou ruku
