Vodní elektrárny
z ČKD Blansko Holding
...aneb trochu historie nezabije
d
Se svou mnohaletou tradicí je společnost
ČKD Blansko Holding nejznámějším vý-
robcem vodních turbín na území bývalé-
ho Československa. Společnost má své
provozy na Moravě, v údolí řeky Punkvy,
jež vytéká z proslulé propasti Macochy.
Historie průmyslové výroby se zde datuje
již od roku 1698, kdy Arnošt Leopold hra-
bě z Gellhornu, držitel blanenského pan-
ství, založil první železný hamr na řece
Punkvě. Jeho vnuk Karel Josef pak byl nu-
cen blanenské panství prodat šlechtickému
rodu Salm-Reifferscheidtů. Pod novými
majiteli zažila průmyslová výroba rozkvět.
Vznikly nové železárny, slévárny, strojírny
a další provozy. Asi nejznámější osobností
tohoto rodu byl všestranný a podnikavý
hrabě Hugo František (1776–1836).
I Salmové však nakonec byli nuceni své
železárny a strojírny prodat. Ty se tak v ro-
ce 1896 staly součástí firmy Breitfeld-Da-
něk a spol. Rozběhla se výstavba dalších
sléváren a strojíren a sortiment výrobků se
poprvé rozšířil i o vodní turbíny. V roce
1927 se tato společnost vtělila do koncer-
nu Českomoravská-Kolben-Daněk (ČKD),
významnou součástí jehož produkce se
stala zařízení pro vodní elektrárny.
Roku 1950 ustavila tehdejší vláda samo-
statný národní podnik pod názvem ČKD
Blansko. Krátce po pádu komunistického
režimu došlo k privatizaci společnosti, kte-
rá se pak rozdělila na několik nezávislých
soukromých subjektů. Nynější společnost
ČKD Blansko Holding je přímým nástup-
cem jednoho z nich. Specializuje se na vý-
robu hydroelektrárenských zařízení: turbín
(Kaplanových, Francisových, ale i Peltono-
vých nebo Deriazových), uzávěrů (zejmé-
na klapkových a kulových), hradidel, vto-
kových rychlouzávěrů, jezových klapek,
zavzdušňovacích ventilů, potrubních dílů
a dalších prvků. Celkový výkon jejích tur-
bín, které běží ve více než 30 zemích, pře-
sahuje 19 GW. Mezi nejznámější se řadí
např. Gabčíkovo či Dlouhé Stráně.
Pod ČKD Blansko Holding spadá i dceři-
ná společnost ČKD Blansko Small Hydro,
která se specializuje na zařízení pro malé
vodní elektrárny. Od roku 2010 je ČKD
Blansko Holding integrováno ve skupině
JSC Ťažmaš, jež se zaměřuje hlavně na těž-
ké, energetické a dopravní strojírenství.
Společnost ČKD Blansko Holding je cer-
tifikovaná podle norem ISO 9001:2008
(systém managementu jakosti), ISO
14001:2004 (systém environmentálního
managementu), OHSAS 18001 (manage-
ment bezpečnosti a ochrany zdraví při
práci) a EN ISO 3834-2 (vyšší požadavky
na jakost při svařování). Certifikační spo-
lečností je TÜV NORD.
Obtokový ventil pro norskou
elektrárnu Trollheim s využitím
antivibračních podložek NLO
d
V roce 2010, při práci na speciálním obto-
kovém ventilu DN1100/1300 PN46/6 pro
norskou elektrárnu Trollheim (jejímž pro-
vozovatelem je společnost Statkraft), řešil
konstrukční tým pro uzávěry ve společnos-
ti ČKD Blansko Holding otázku, jak zajistit
– při očekávaném vibračním zatížení –
maximální ochranu šroubových spojů uzá-
věru proti uvolnění. Tento problém ohro-
žoval celou instalaci o výkonu 60 MW.
Tehdy se poprvé společnost rozhodla vyu-
žít ve větším počtu podložky typu NLO
společnosti Nord-Lock, využívající techno-
logii závěrného klínu. Všechny zkoušky za-
řízení při uvádění do provozu v roce 2011
i následný provoz byly úspěšné.
Při tehdejších konzultacích s českou po-
bočkou společnosti Nord-Lock došlo i na
možnost použít při konstrukci předepja-
tých šroubových spojů předepínací prvky
Superbolt.
Potrubní uzávěry (společnost ČKD
Blansko Holding se specializuje zejména
na kulové a klapkové uzávěry) se do po-
trubí upevňují pomocí přírubových spojů
se šrouby. Rozložení zatížení na jednotli-
vé šrouby je však nerovnoměrné. Proto
je třeba tyto spoje velmi pečlivě dimen-
zovat a kontrolovat. Převážně jsou zde vy-
užity předepnuté šroubové spoje. Navíc
se u obou těchto typů uzávěrů vyskytují dě-
lená tělesa, jejichž spojení je opět řešeno
pomocí předepjatých šroubových spojů.
V ČKD Blansko Holding se standardně
používaly tři postupy předepínání těchto
spojů. Pro nižší utahovací momenty se vy-
užívaly ruční momentové klíče a na vyšší
momenty hydraulické momentové klíče
Hytorc. Výhodou je relativně jednoduché
a rychlé utahování. Naopak nevýhodou
je, že se do šroubu vnáší krutové napětí
od utahovacího momentu. Pokud je mě-
řen jen krouticí moment, je další nevýho-
dou menší přesnost předepínací síly ve
materiály
l
komponenty
l
plasty
34

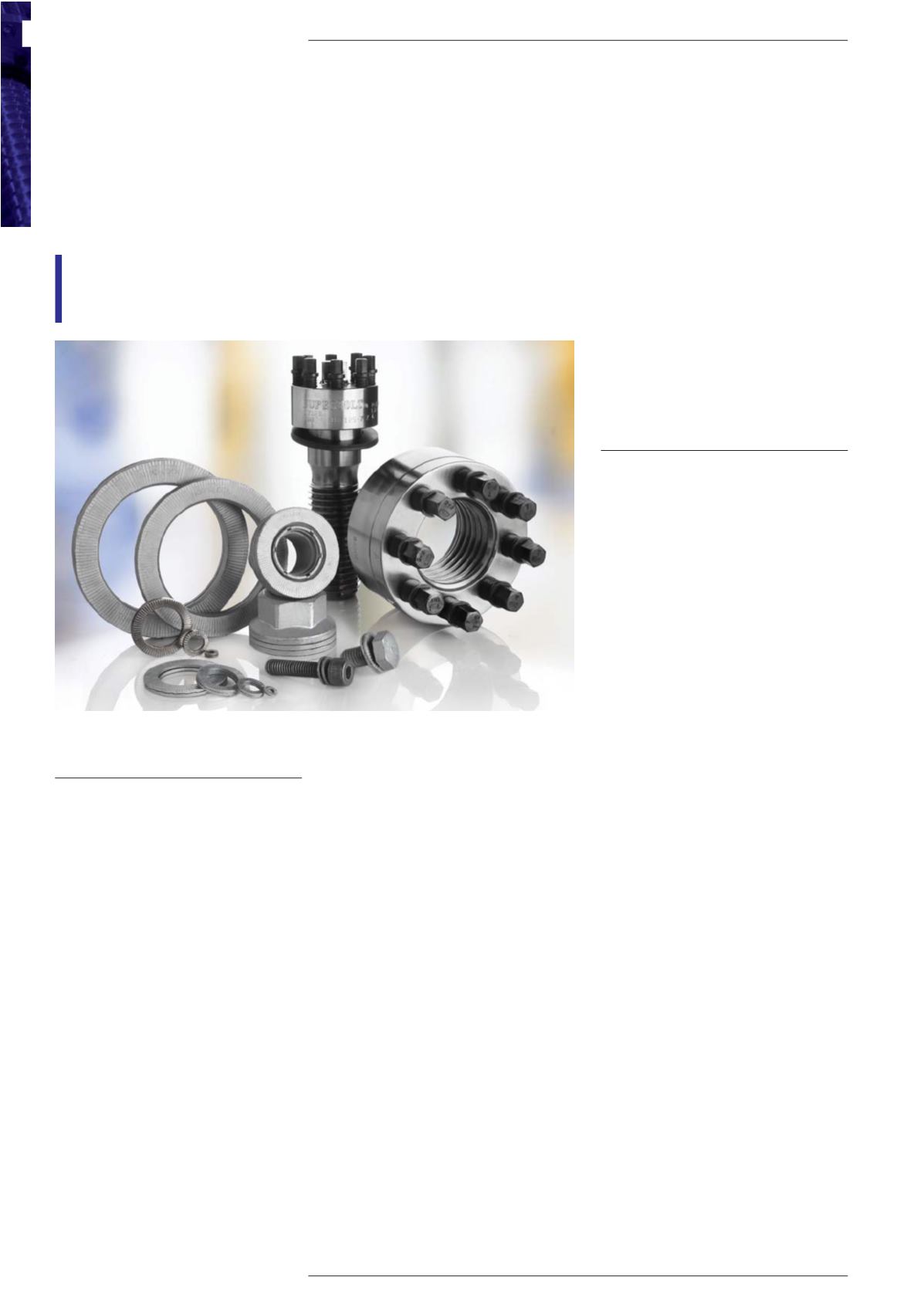

V současné době vypadají předepínací prvky
SUPERBOLT jako vhodná náhrada hydraulických
předepínacích prvků.
Předepjaté šroubové spoje s předepínacími
prvky
SUPERBOLT
aneb spolupráce
Nord-Lock
s
ČKD Blansko Holding
