Taiwanská firma Takumi Machinery co. Ltd.,
založená v roce 1988, je od svého vzniku
orientována na konstrukci a výrobu frézo-
vacích obráběcích center. Obchodní poli-
tika firmy je zaměřená především na
střední a malé uživatele, kterým se snaží
dokázat, že nákup výkonného a kvalitního
stroje nemusí nutně znamenat finanční vy-
krvácení nebo dlouhodobé finanční zatí-
žení. Spojení kvality a příznivé cenové
úrovně, tedy dvou napohled nesourodých
požadavků přinesla firmě již od samého
počátku obchodní úspěch na zahranič-
ních trzích, zejména v USA, a přivedla
konstruktéry Takumi k mnoha technicky
zajímavým řešením.
Takumi H7G – specialista
na obrábění grafitových elektrod
d

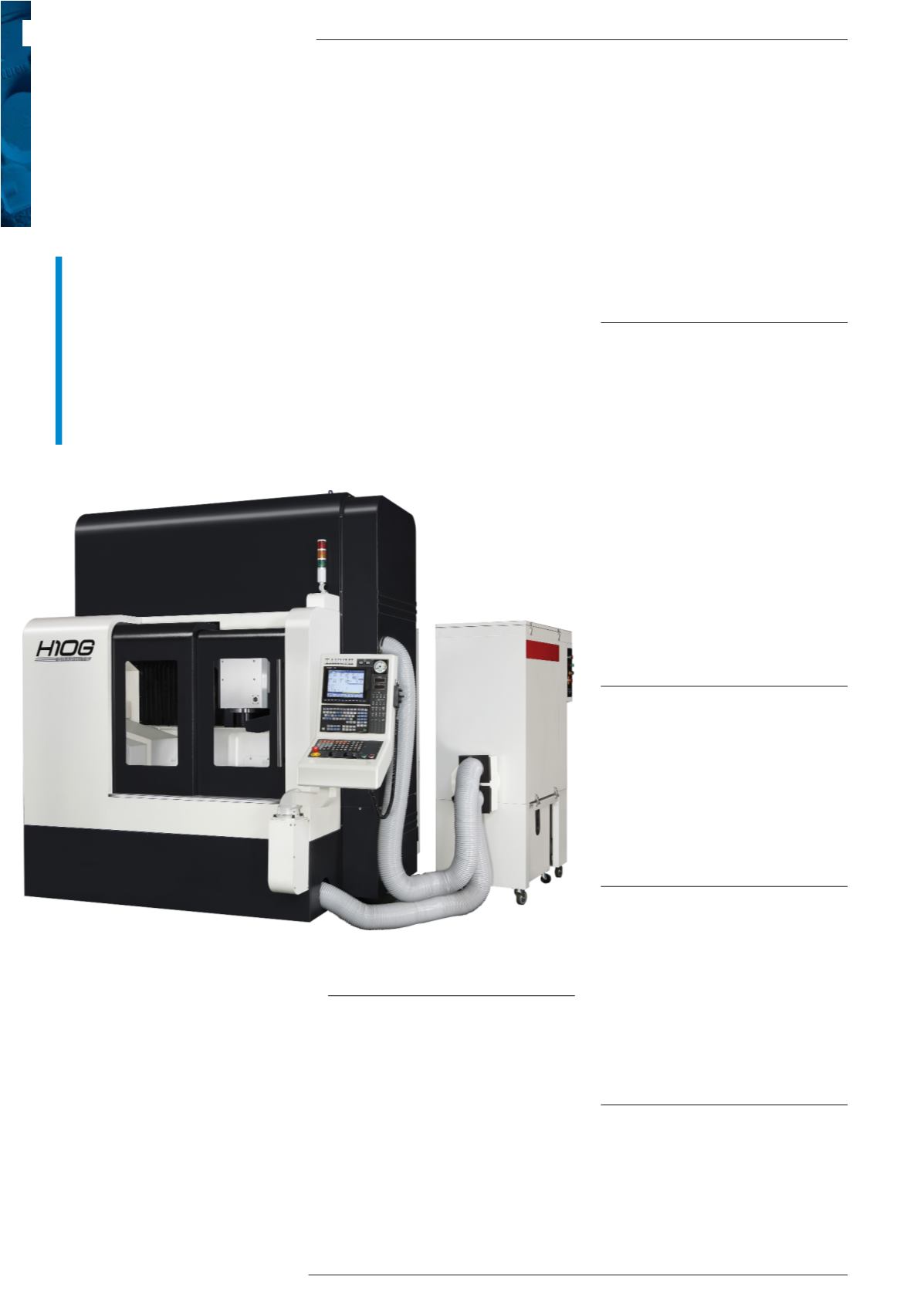

Řada tříosých vertikálních obráběcích
center HG, tvořená typy H7G a rozměro-
vě větším H10G byla firmou TAKUMI vy-
vinuta k vysoce přesnému obrábění grafi-
tu. Základním určujícím parametrem pro
přesné obrábění je tuhost konstrukce stro-
je. V případě Takumi H7G jsou precizní
výsledky obrábění dosahovány díky pou-
žití nejkvalitnějšího konstrukčního materi-
álu – Meehanitové litiny, tedy konstrukční
litiny sycené grafitovým prachem. Tento
jedinečný konstrukční materiál dávající
stroji nadstandardní tuhost a stabilitu je
použit u všech hlavních dílů stroje, mezi
něž především patří lůžko stroje, sloupy
a pracovní stůl.
Konstrukční řešení
d
Stroj je konstruován jako poloportál. Ulo-
žení pracovního vřetene je zavěšeno na
portálovém překladu, který je odlit spo-
lečně s částí nosných sloupů. Spodní čás-
ti nosných sloupů tvoří nedílnou část od-
litku základu stroje. Odlitek horní části
tvoří horní části nosných sloupů společně
s příčným nosníkem, na kterém jsou
umístěna dvě lineární vedení vřeteníku.
Maximální stabilitu zajišťuje stupňovité
řešení základů pro uložení lineárních
drah. Provozní zatížení je zde stupňovitě
rozloženo.
Těleso pinoly tvoří opět odlitek z Mee-
hanitové litiny. Konstrukční řešení supor-
tu s výrazným žebrováním zaručuje účin-
ný odvod tepla vznikajícího během
obrábění.
Pojezdy
d
Všechny pracovní pojezdové osy jsou ulo-
ženy v kompaktních lineárních vedeních.
Uložení na válečcích se vyznačuje vyso-
kou tuhostí, minimálním třením a vysokou
únosností. Je zárukou hladkého, dynamic-
kého pojezdu s maximální přesností. Ku-
ličkové šrouby a lineární vedení jsou ma-
zány centrálním olejovým mazacím
systémem.
Pracovní vřeteno
d
Stroje řady H7G/H 10G jsou vybaveny
pracovním vřetenem s integrovaným po-
honem. Toto řešení umožňuje maximálně
plynulou změnu otáček a rychlou reakci
při startu a brždění. V opční nabídce je
možné stroj vybavit různými typy pracov-
ních vřeten. V tomto provedení je stroj
vybaven pracovním vřetenem švýcarské
firmy IBAG, o 36 000 ot/min.
Automatický
výměník nástrojů
d
Rotační zásobník nástrojů disponující
16 pozicemi zajišťuje možnost automatic-
ké výměny nástroje. Výměna nástroje je
prováděna přímo vřetenem. Výměník ná-
strojů je umístěn mimo pracovní prostor
stroje. Před prachovými částicemi je vstup
do výměníku nástrojů chráněn automatic-
ky otvíranými dveřmi.
obrábění
l
tváření
l
dělení materiálu
60
Společnost Zenit, spol. s r.o. je v odborných kruzích
známa svým zaměřením na obor nástrojařství, s důrazem
na elektroerozivní obrábění a vše co jej provází.
V průběhu své dlouholeté existence nabízela společnost
svým zákazníkům výhradně produkty špičkové kvality
a spolehlivosti. Nyní uvádí na trh nové obráběcí centrum
na výrobu grafitových elektrod pro potřeby
elektroerozivního hloubení.
TAKUMI H7G/H10G
specialista na obrábění
grafitových elektrod
