Odborníci se shodují: Flexibilita se stane
ve výrobě v budoucnosti klíčovým fakto-
rem konkurenceschopnosti. Pouze ten,
kdo vyrábí produkty dle požadavků zá-
kazníka a zároveň precizně, může dodá-
vat zboží v kratších dodacích termínech,
bez vytváření drahých a nehospodárných
zásob. Ale který upínací systém se vyplatí?
Který dosahuje nejlepšího poměru cena –
výkon? Kompetentní lídr na upínací tech-
niku a uchopovací systémy SCHUNK radí
důkladně porovnat různé možnosti ještě
před rozhodující investicí. V podstatě exis-
tují tři výchozí body k rychlému přizpů-
sobení upínacího systému na měnící se
díly: upínací čelisti, upínací zařízení nebo
kompletní upínací systém.
Levná varianta: Systémy
rychlovýměnných čelistí
d
V oboru sklíčidel platí systémy rychlový-
měnných čelistí již řadu let za efektivní
cestu k vyšší flexibilitě. Zvláště komfortní
jsou sklíčidla s integrovaným rychlový-
měnným systémem, která výrazně snižují
čas na výměnu jedné sady upínacích če-
listí z asi 5 minut (u konvenčních sklíčidel)
na čas pod 1 minutu. Přitom je obsluha
velmi jednoduchá. Např. u hydraulického
silového sklíčidla SCHUNK řady ROTA
THW stačí čtvrt otáčky ovládacím klíčem
k odjištění ozubení základních čelistí. Po
vložení nové čelisti a spojení s klínovou
tyčí je možné otočit klíčem zpět. Pružino-
vý mechanismus nakonec vysune klíč ven
a tím zamezí tomu, aby byl klíč nechtěně
zapomenut na těle sklíčidla.
Ještě o krok dál jsou ruční sklíčidla
SCHUNK řady ROTA-S plus, která nepo-
třebují žádné další nářadí. Místo toho se
výměnný mechanismus aktivuje stisknu-
tím tlačítka. Ukazatel signalizuje po ně-
kolikasekundové výměně, zda jsou čelisti
bezpečně uzamčené.
Pro uživatele, kteří nechtějí investovat
do vysoce kvalitních rychlovýměnných
sklíčidel nebo chtějí provádět rychlejší
výměnu čelistí na stávajícím konvenčním
sklíčidle, přinesla firma SCHUNK na trh
systém rychlovýměnných čelistí PRONTO.
S 5 sekundami, které jsou na výměnu po-
třeba, je tato novinka opravdovou turbo
časovou úsporou pro konvenční sklíči-
dla o velikosti 250 s jemným ozubením
1/16"×90° a 1,5mm×60°. Tato vylepšená
rychlovýměnná sada se skládá z nosných
a výměnných čelistí a slouží k vnějšímu
upnutí polotovarů i opracovaných dílů.
Princip je docela jednoduchý: Místo kom-
pletních nosných čelistí se vymění pouze
výměnné vložky, které se nasadí a upevní
pomocí šestistranného klíče.
Mnohostranná varianta:
Flexibilní upínací zařízení
d
Čím jsou rozmanitější obrobky a způsob
opracování, tím více stojí za to poohléd-
nout se po flexibilně použitelných upí-
nacích zařízeních. I tady rozšířila firma
SCHUNK svůj program. Opravdovým
multitalentem je vícenásobný upínač
KONTEC KSM2. Na 3, 4 nebo 5osých
strojích může být vedle sebe ručně upnu-
to více dílů současně. Štíhlé čelisti bez
přesahujících rušivých kontur umožňují
obzvláště vysokou hustotu dílů a opti-
mální přístup k nim. Stejně tak je přesvěd-
čivý jeho výkon při upnutí velkých ob-
robků ve spojení s dalším vícenásobným
22
obrábìní a strojírenství
I
svaøování
I
nástroje
I
náøadí
UPÍNÁNÍ OBROBKŮ
– flexibilita je klíčový faktor k úspěchu
Vzhledem ke stále
kratším životním cyklům
výrobků a razantně
rostoucímu počtu
variant pochybuje
mnoho uživatelů o svých
současných upínacích
systémech. V neposlední
řadě enormní efekty
účinnosti, kterých lze
dosáhnout nulovým
upínacím systémem,
objasňují, jaké potenciály
mohou přinést
adaptabilní upínací
zařízení. Jak široké
spektrum k flexibilizaci
výroby se mezitím
vytvořilo, ukazuje pohled
do rozsáhlého programu
upínací techniky firmy
SCHUNK. Ten sahá od
poměrně jednoduchých,
ale účinných
rychlovýměnných čelistí
až po náročný paletový
rychlovýměnný systém.

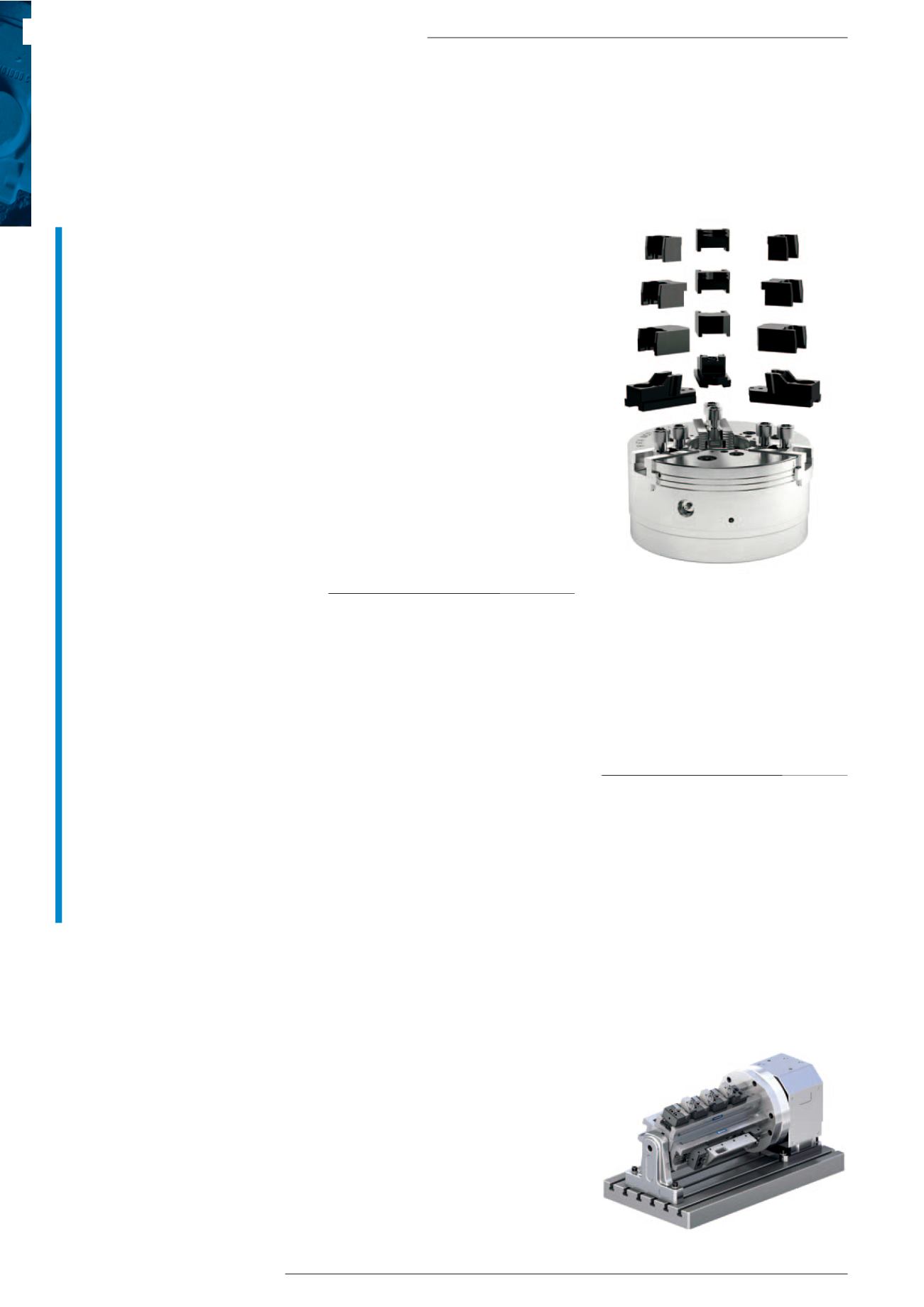

Rychlovýměnné čelisti Schunk
Vícenásobný upínač KONTEC KSM2
