vysoce precizních nástrojů,
kteří se orientují na efektivi-
tu, ochranu životního pro-
středí a nejmodernější dostup-
né technologie šetřící naši
modrou planetu. Mnoho z pa-
tentovaných nástrojů EMUGE-
FRANKEN představuje světové
milníky v této oblasti – např.
první ECo závitníky představe-
né již v roce 1990, první gene-
race Softsynchro
®
pouzder
představených v roce 1998,
čtyřbřité vrtací závitové frézy
z roku 2007, či zrychlující závi-
tořezné pouzdro EMUGE Spe-
edsynchro
®
z roku 2010.
Kleštinový upínač
se zrychlující převodovkou Speedsynchro
®
d
Moderní stroje jsou ve svých synchronizačních otáčkách při výrobě
závitů omezeny přesností regulace posuvu a otáček. Tato skuteč-
nost se projevuje také při synchronním řezání vnitřních závitů. Zej-
ména při vysokých otáčkách vřetena u menších průměrů závitů od
M1–M8 dochází jak k chybě synchronizace, tak také rozdílům v to-
leranci stoupání závitu. Všechny tyto veličiny jsou účinně kompen-
zovány novým kleštinovým upínacím pouzdrem EMUGE Speedsyn-
chro
®
, které kombinuje patentovanou funkci minimálního délkového
vyrovnání při závitování a integrovanou zrychlovací převodovku
s poměrem 1:4,412. Díky této převodovce je možné používat při zá-
vitování relativně nízké otáčky vřetena stroje (<2 000 ot/min) a pře-
sto dosáhnout pomocí násobení otáček vysokých řezných rychlostí
a tím výrazného zkrácení strojního času závitování až o 40 % bez
zmetkových závitů vzniklých poruchou synchronizace, a úspory
energie až o 90 %. Výhodami tohoto řešení je velmi jednoduché
programování procesu, přesné hloubky závitu, vysoké trvanlivosti
závitníků a velmi nízké opotřebení přístroje a tím nutnost servisní
kontroly přístroje pouze 1× ročně. Jednoduché zjištění časových
úspor při použití pouzdra Speedsynchro
®
v porovnání se standard-
ními kleštinovými pouzdry je možné pomocí simulace průběhu syn-

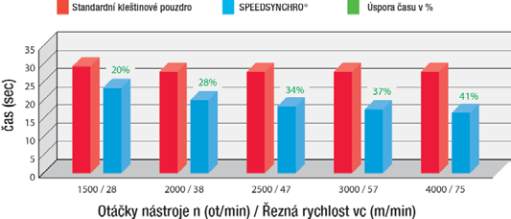

chronního cyklu bez použití vlastních nástrojů. V níže uvedeném
grafu je možné odečíst úsporu strojního času závitování při řezání
15 závitů M6 do hloubky 2×D. Díky inovativnímu výkonu obdržela
firma EMUGE-FRANKEN za závitové pouzdro EMUGE Speedsyn-
chro
®
na veletrhu v Lyonu Industrie 2013 zlatou cenu v kategorii
„Produktivita”.
p
Všechny tyto i další
moderní nástroje můžete
vidět na našem
stánku na MSV Brno
2013 v pavilonu F,
stánek 063.
Ing. Jan Viktorin, www.emugefranken.cz
inzerce

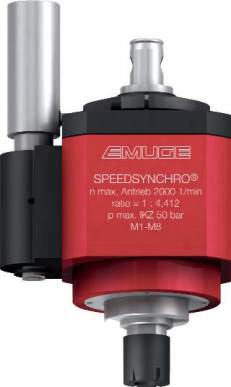

Závitový přístroj Speedsynchro
®
