nemusí plně podporovat práci s kompo-
nenty tříosých center, jakými jsou úhlové
hlavy, děličky a další zařízení. SprutCAM
lze snadno nastavit nejen pro tato zaříze-
ní, ale i pro konkrétní konfiguraci řídicího
systému stroje.
Mezi technologické operace prováděné
nejčastěji na celé řadě obrobků patří be-
zesporu hrubování, frézování drážek ať již
v ploše rovinné či válcové, vyvrtávání děr
a mnohé další zakončené začišťovacími
a dokončovacími operacemi.
Uveďme si nyní pár příkladů z mno-
ha technologických operací, kdy nám
SprutCAM ukáže svoji přidanou hodnotu.
Obrábění děr
d
Součástí operace pro obrábění děr je je-
jich automatické rozpoznání. V nabídce je
možné definovat, zda hledat jen slepé díry
nebo průchozí, rozmezí hledaných průmě-
rů a některé další nástroje. Rozpoznáním
programátor získá pozice děr i hloubky.
Veškeré hodnoty lze dodatečně upravovat,
což je výhodné právě pro určení hloubky
závitu, předvrtání i v jiných případech, kdy
hodnoty operace neodpovídají tvaru na
modelu. Nejdříve tedy vytvoříme vyvrtá-
ní díry. Hotovou operaci zkopírujeme pro
závit a sražení. Pro cykly pak nastavíme
technologické parametry a pro závit udá-
me manuálně požadovanou hloubku a pro
sražení hloubku odvodíme podle změřené-
ho vnějšího průměru sražení a vrcholového
úhlu nástroje. Spustíme výpočet a hotovo.
Nestandardní drážky
d
Pro drážku půlměsíce zvolíme hrubování
postupným snižováním v ose drážky (ram-
pování ) a poté ji s poloměrovou korekcí
dokončíme. V záložce „2D geometrie“
můžeme nakreslit dráhu, kterou bude
opisovat střed nástroje při hrubování.
SprutCAM nabízí i možnost označit jed-
nu z hran drážky a určit na ní přídavek.
Při ší řce drážky 16mm stačí na hranu volit
přídavek 8mm, a tím docí líme toho, aby
se osa nástroje pohybovala v jejím středu.
Začištění s korekcí je již jednoduché. Cyk-
lus zkopírujeme a za geometrii označíme
navazující hrany jdoucí kolem drážky.
Finální fáze projektu
d
Nakonec přistoupíme ke kontrole techno-
logických dat, vytvoření dokumentace pro
obsluhu stroje a především vygenerování
NC-kódu.
Po překontrolování postupu na kolize
a projití technologických dat můžeme
generovat data výstupní. Vytvořená doku-
mentace je ve formátu *.html a po vytvoře-
ní je ihned zobrazena v prohlížeči. Formát
stránek lze přednastavit v šablonách doku-
mentu a lze do něj doplnit například firemní
loga a vlastní texty. Standardně dokument
obsahuje informace z editačního dialogu
včetně obrázků, seznam všech použitých
nástrojů s poznámkami z jednotlivých ope-
rací či označením typu nástroje s čísly
operací, kde je nástroj použit. Nechybí se-
znam operací celého postupu s odhadem
jejich trvání, jenž je na konci seznamu
sečten. Zbývá vybrat postprocesor, kte-
rým zpracujeme CLData a vygenerujeme
NC-kód. Získáme textový soubor, jehož
obsah vidíme ihned v náhledu, případně
si jej můžeme nechat automaticky zobra-
zit v jakémkoli textovém editoru. Soubor
přeneseme do CNC stroje a tím je práce
v CAM systému ukončena.
www.sprutcam.cz
www.solicad.com

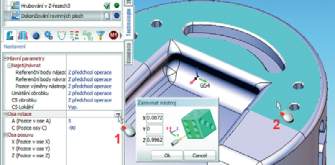

Systém SprutCAM si poradí s nejrůznějšími tvary. Ať už v ploše válcové či rovinné.

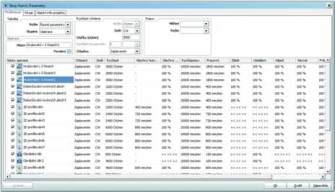

SprutCAM dává k dispozici velice užitečný nástroj pro přehled všech operací v systému s daty o použitých
nástrojích a technologických parametrech. Položky v dialogu lze měnit a tím přímo editovat příslušné operace.
