IT podpora výroby
SprutCAM –
profesionální
systém CNC výroby
SprutCAM se řadí
mezi produkční CAM
systémy. Výhradním
dodavatelem systému
SprutCAM na český trh
je konstrukční kancelář
SoliCAD s.r.o. SprutCAM
je lokalizován do
českého jazyka a s jeho
pomocí lze programovat
CNC stroje frézovací,
soustružnické a stroje
pro elektroerozívní
drátové řezání, případně
řezání paprskem. Ovládá
jak jednokanálové
stroje, tak stroje řízené
z několika souběžně
běžících kanálů.
Možnosti jak řídit nestandardní kompo-
nenty stroje př. lunety, lapače obrobků, ko-
ník atd., jsou prakticky neomezené. V sys-
tému lze definovat vlastní mechanismy
s až 30 pohyblivými osami, z nichž každá
může být ovládána přímo z prostředí PC
stanice. SprutCAM umožní technologo-
vi využít cyklů pro tříosé, čtyř-
osé a pětiosé frézování, dvou-
osé soustružení, řezání drátem
a paprskem. Programátoři sou-
stružnicko-frézovacích center
uvítají skutečnost, že cykly pro
poháněné nástroje jsou totož-
né se standardními frézovacími
cykly. Stačí pouze zvolit formát
výstupu pro cyklus (souřadni-
ce kartézské, polární, cylindric-
ké) a systém hned vygeneruje
požadované dráhy. Způsob
jakým systém pracuje umož-
ňuje naprogramovat například
obrobení na válcové ploše cyklem pro
tříosé frézování, a to bez nutnosti rozvi-
nu obráběného tvaru do roviny.
SprutCAM řeší polohování rotačních os
(indexování) na frézovacích centrech, po-
suny počátků a transformaci souřadných
systémů. Systém stroje může, ale také
Autor: Ing. Adam Guryča

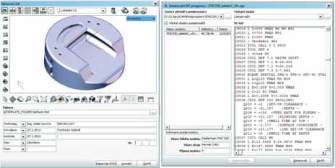

Generování NC programu pro danou součást
Obrábění děr

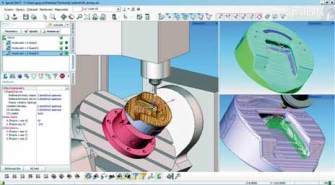

Hrubování v systému SprutCAM. Schéma stroje zajistí, aby se při naklápění zobrazení stroje a nulového bodu
chovalo odpovídajícím způsobem.
