vodivostí je hustota proudu naproti tomu
nižší.
I při odvodu tepla nabízí přípojnice Cu-
ponal podobné vlastnosti, jako srovnatel-
né měděné přípojnice. Tepelná vodivost
hliníku je sice značně menší než u mědi,
ale tepelná energie se zpravidla nemusí
přepravovat ve směru toku proudu, ale
odvádět směrem ven. To se díky měděné-
mu povrchu přípojnice Cuponal daří rov-
něž velice dobře. Při vytváření kontakt-
ních spojů přípojnic jsou vlastnosti
identické, protože k tomu dochází pouze
na povrchu, jenž je v obou případech
tvořen mědí. Proto lze veškeré možnosti
vytváření kontaktních spojů, jež jsou plá-
novány v systému RiLine60, využít i s pří-
pojnicemi Cuponal. I všechny ostatní
komponenty systému, jako adaptéry pro
připojení, přístrojové adaptéry nebo jisticí
prvky, lze použít beze změn.
Jednoduché zpracování
d
Kromě dobré elektrické a tepelné vodivosti
má měď navíc tu výhodu, že ji zle relativně
snadno zpracovávat. Přípojnice z mědi lze
například snadno řezat nebo stříhat na vhod-
nou délku. Otvory lze rovněž provádět bez
problémů. Kromě toho lze měděné přípojni-
ce lehce ohýbat. Nové přípojnice z Cupo-
nalu mají velice podobné vlastnosti a lze je
zpracovávat srovnatelným způsobem. Pev-
né spojení mezi hliníkovým jádrem a pláš-
těm z mědi nelze normální opracováním
nějakým způsobem oddělit.
Úspory v nákladech a hmotnosti
d
I přes nákladnější výrobní postup lze po-
mocí přípojnic z Cuponalu značně snížit
náklady. Vždy podle aktuální notace mědi
DEL se redukuje ve srovnání s přípojnicemi
Rittal z mědi cena za přípojnice Cuponal
o cca 30 až 35 procent při stejném průřezu.
Maximální proud, kterým lze zatížit přípoj-
nici, je přitom o asi 12–14 % nižší. Vždy
podle jmenovitého proudu zařízení lze pou-
žitímnových přípojnic redukovat celkové ná-
klady. Speciální konstrukce nebo další změny
na zařízeních nejsou přitom zapotřebí. Veš-
keré komponenty systému RiLine60, jako dr-
žáky přípojnic, spojky nebo krycí profily, lze
použít jak s obvyklými přípojnicemi z mědi,
tak i s novými přípojnicemi Cuponal.
Další velkou výhodou přípojnic Cuponal
je jejich nízká hmotnost. Při průřezu pří-
pojnice 30×10 mm váží běžná měděná
přípojnice 2,66 kg/m, zatímco přípojnice
Cuponal s pouhými 1,09 kg/m váží méně
než polovinu. To se projeví jak při přepra-
vě, tak i při montáži. Právě u velkých spí-
nacích zařízeních narůstá hmotnost mědi
na značnou hodnotu.
S přípojnicemi Cuponal nabízí společnost
Rittal uživateli hned řadu výhod. Nižší cena
při téměř stejné zatížitelnosti je přitom ve
většině případů na prvním místě. Protože
cena není podrobena tak silným výkyvům,
jako cena čisté mědi, lze kalkulace provést
spolehlivěji. Nakonec může i nižší hmot-
nost přispět k úspoře nákladů.
Otestovaná bezpečnost
d
Společnost Rittal nabízí přípojnice Cuponal
s rozměry 20×5 mm, 20×10 mm, 30×5 mm
a 30×10 mm. Každý rozměr byl sám o so-
bě testován dle DIN EN 61439-1 ve spo-
jení s přípojnicovým systémem RiLine60
pro AC aplikace do 1 000 V a DC aplika-
ce do 1 500 V. Právě ve spojení s DC apli-
kacemi na trzích citlivých z hlediska nákla-
dů, jako například obnovitelné energie,
otvírají přípojnice Cuponal nový prostor
pro potenciál úspory nákladů. Tato vý-
hoda z hlediska nákladů při zachované
kvalitě a prokazatelně otestované bezpeč-
nosti doplňuje výhody přípojnicového
systému RiLine60 společnosti Rittal o dal-
ší charakteristickou vlastnost.
Společnost Rittal přináší svým zákazní-
kům stále něco nového. Promyšlený kon-
cept Rittal – The System poskytuje řešení
v oblasti rozváděčů, rozvodů proudu,
chlazení a IT infrastruktury, včetně soft-
waru a služeb, napříč všemi sektory prů-
myslu. Celosvětovou dostupnost nabíze-
ných produktů a řešení zajišťuje více jak
10 000 zaměstnanců, 11 výrobních závo-
dů a 64 dceřiných společností.
Zajímá-li vás nabídka produktů a řeše-
ní společnosti Rittal a chcete-li být stále
a včas informováni o všech novinkách, za-
registrujte se k odběru Rittal Info-newslet-
teru zasláním emailu na adresu
newslet-
ter@rittal.cz
a do předmětu zprávy
uveďte kód
TT4
. Nově registrovaní jsou
odměňováni dárkem.
p
www.rittal.cz
inzerce
elektrotechnika
l
energetika
l
měření a regulace
47

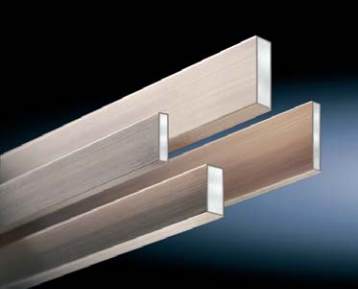

Přípojnice Cuponal se skládají z hliníku,
který je opláštěn mědí
