Výchozím materiálem pro vodiče který-
mi protéká el. proud je zpravidla měď.
Její elektrická vodivost je téměř tak dob-
rá jako vodivost stříbra a podstatně lep-
ší, než vodivost všech ostatních kovů.
Měď je ovšem s aktuální cenou cca
6 500 EUR za tunu velice drahý materiál,
jehož cena se v posledních pěti letech
přibližně zdvojnásobila. To je dostateč-
ným důvodem pro společnost Rittal, aby
hledala alternativní materiály pro přípoj-
nice v rámci systému Ri4Power.
Při rozvodu elektrické energie se při kon-
strukci strojů, řídicích systému a spínacích
zařízení často používají přípojnice. Ty na-
bízejí tu výhodu, že se rozvod energie pro-
vádí uvnitř skříňového rozvaděče velice
přehledně, protože všechny spotřebiče
jsou připojeny k centrálním přípojnicím,
resp. přímo umístěny na systému přípojnic.
Společnost Rittal s RiLine60 nabízí systé-
movou stavebnici, pomocí které lze řešení
specifické pro dané použití, ale i modulární
řešení zrealizovat velice snadno a rychle.
Částí systému jsou držáky přípojnic a pří-
slušné přípojnice, jakož i připojovací prvky.
Všechny přípojnice s obdélníkovým
průřezem byly přitom v minulosti vyrábě-
ny výlučně z mědi. S elektrickou vodivos-
tí 58 S/m je měď ideálním elektrickým
vodičem. Současně je měď velice do-
brým vodičem tepla. S tepelnou vodivostí
400 W/m.K mohou měděné přípojnice
ideálně odvádět teplo, jež vzniká v dů-
sledku elektrických ztrát v namontova-
ných přístrojích, na kontaktních místech,
jakož i v přípojnicích samotných. V uply-
nulých pěti letech cena mědi na světovém
trhu extrémně stoupla. Kromě toho podlé-
há cena velkým výkyvům, což při kalkulaci
vede k nezanedbatelnému proměnnému
podílu nákladů za měď. Díky alternativním
materiálům existuje možnost náklady za
přípojnice snížit a snadněji stanovit odpo-
vídající cenu.
Alternativní materiál přípojnic
d
Jednou z nejzajímavějších alternativ jsou
tzv. přípojnice Cuponal. Tyto přípojnice
se skládají z kompozitního materiálu s hli-
níkovým jádrem s opláštěním z mědi. Část
myšlenky, která se skrývá za touto kon-
strukcí, je nutno vztáhnout na tzv. skin
efekt (povrchový jev). Pod tím se rozumí
fyzikální jev, kdy při střídavém napětí
magnetické pole indukované uvnitř vodi-
če vytlačuje proud ze středu vodiče, takže
tento proud protéká především na povr-
chu. I když tento jev hraje důležitou roli
hlavně při velmi vysokých frekvencích, lze
jej pozorovat i již při frekvenci 50 Hz běž-
né v nízkonapěťových spínacích zaříze-
ních. Díky konstrukci přípojnic Cuponal
protéká tudíž většina proudu tam, kde se
přípojnice skládá z velice dobře vodivé
mědi. Ve vnitřním hliníkovém jádru s nižší
elektrotechnika
l
energetika
l
měření a regulace
46
Cuponal přípojnice
pro RiLine60
...využití vlastností a výhod mědi a hliníku

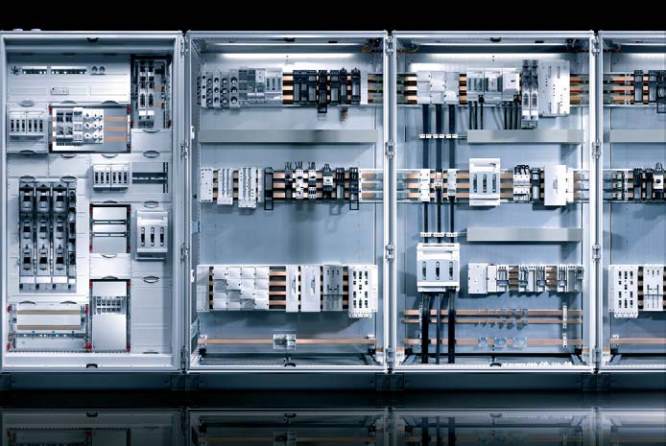

V nízkonapěťových spínacích zařízeních
