Toto nové modulární
kleštinové upínací
pouzdro tak velmi
jednoduše při-
náší reálné
snížení zá-
vitového
c y k l u
o 40 %
a úsporu
elektrické
energie do-
konce až o 91 %.
Vedlejším účinkem
tohoto modulárního pouzdra je výrazné
zvýšení trvanlivosti nástroje, použitím
optimální řezné rychlosti a integrovaného
minimálního délkového vyrovnání.
Jak je to možné?
d
Zejména u závitování malých průměrů od
M1–M8 nedokáží moderní CNC stroje
využít programovaných řezných rychlostí
díky limitům synchronního řízení, jak v ob-
lasti posuvu vřetene, tak i dosažitelných
otáček při synchronizaci. Z toho důvodu
závitový nástroj nepracuje optimální řez-
nou rychlostí, což má negativní vliv jak na
strojní čas cyklu, tak také na trvanlivost ná-
stroje. Podle zkušeností je aktuálním pro-
blémem maximální dosažitelná řezná
rychlost při závitovém cyklu u synchronní-
ho vřetene. Právě z tohoto důvodu vyvi-
nula firma EMUGE-FRANKEN toto svě-
tově unikátní kleštinové upínací pouzdro
s kleštinou ER 16, se zabudovanou převo-
dovkou s poměrem vstupních a výstup-
ních otáček 1:4,412, která na jedné straně
umožní pracovat synchronnímu vřetenu
s méně než 1 500 ot/min a na druhé stra-
ně dosahovat výstupních otáček závitníku
s vysokou rychlostí. Tím je dosažena vyšší
výstupní řezná rychlost a zkrácen strojní
čas až o 40 %. Tím, že může obráběcí
centrum pracovat s nižšími otáčkami vře-
tene, dochází také k další úspoře – tento-
krát elektrické energie až o 91 %. Závito-
vé pouzdro EMUGE Speedsynchro
®
Modular je vybaveno patentovaným dél-
kovým vyrovnáním Softsynchro
®
, které
snižuje axiální síly přenášené nástrojem
do obrobku. To přináší vyšší trvanlivost,
ať už řezacího, nebo tvářecího závitníku
a zvyšuje kvalitu povrchu a přesnosti závi-
tu, včetně konstantní dosažitelné hloubky
závitů. Pouzdro Speedsynchro
®
Modular
je dostupné ve dvou verzích: pro použití
s chladící kapalinou, nebo chlazením s ml-
hou (MMS–MQL), vždy v rozsazích závi-
tování od M1–M8. Variabilita je dána
možností jednoduchého nastavení vnitř-
ních dílů pouzdra pro použití jak stopek
závitníků s důlkem, tak i se zaoblením,
stejně jako nastavení pro 1 nebo 2kanálo-
vý MMS-MQL systém chlazení. Vysoká
ekonomičnost při použití závitového
pouzdra Speedsynchro
®
je dána také vel-
mi nízkými náklady na servis a údržbu
těchto zařízení, kdy byla pro-
kázána u zákazníků možnost
vyzávitování 12 mil. závitů
M4 v jednom roce do první
kontroly a servisu. Zejména
pro výrobce, kteří vyrábějí
velké množství závitů malých
průměrů, přináší Speedsyn-
chro
®
Modular rychlou ná-
vratnost a vysokou efektivitu
obrábění a strojírenství
l
svařování
l
nářadí
l
stroje
34
Otázkou efektivity strojního obrábění a tím i zvýšení
zisku a zachování pracovních míst v ČR je snížení
nákladů výroby, což především znamená snížení
strojních časů obrábění. Pro zajištění tohoto cíle
vyvinula přední světová firma vyrábějící závitové
nástroje i upínače EMUGE-FRANKEN nejmodernější
systém kleštinového upínacího pouzdra se zabudovanou
převodovkou, která na upnutém závitníku dosahuje
4,41× vyšších otáček, než jsou nastavené otáčky
vřetena.
T + T
T e c h n i k a a t r h
9 / 2 0 1 5
Úsporné závitové pouzdro
EMUGE Speedsynchro
®
Modular,
které šetří čas i náklady!

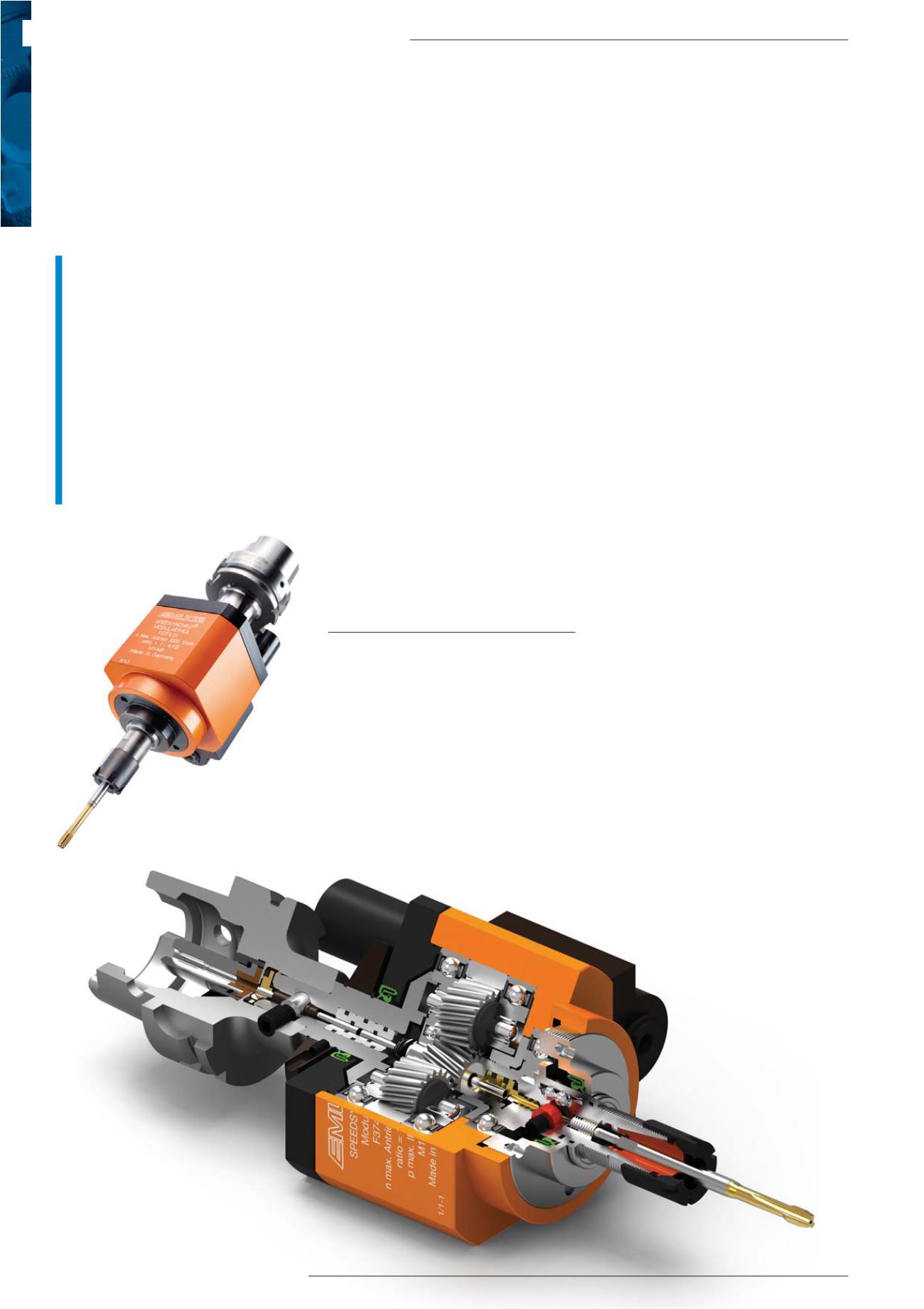

Závitové pouzdro EMUGE Speedsynchro
®
Modular a jeho řez
