Na letošním ročníku „Olympiády svařova-
cí techniky,” veletrhu Schweissen und
Schneiden v Essenu, byla představena
horká novinka z našeho sortimentu – uni-
verzální poloautomat pro svařování seg-
mentových kolen kouřovodů typu BRP-3-
200/KATLA.
Vývojem stroje KATLA jsme rozšířili naši
nabídku osvědčených automatů řady
ZEPIN pro podélné svařování komíno-
vých trubek o zařízení, které si jistě najde
uplatnění u většiny výrobců komínových
prvků.
Zařízení pro svařování
segmentových komínových kolen
d
Potrubní kolena se vyrábí postupným
obvodovým přivařováním jednotlivých
segmentů na speciálním svařovacím po-
loautomatu BRP-3-200/KATLA. Zařízení
je určeno pro potrubní kolena průměru
80–200 mm z běžné nebo nerezové oce-
li tloušťky 1,2–2,0 mm.

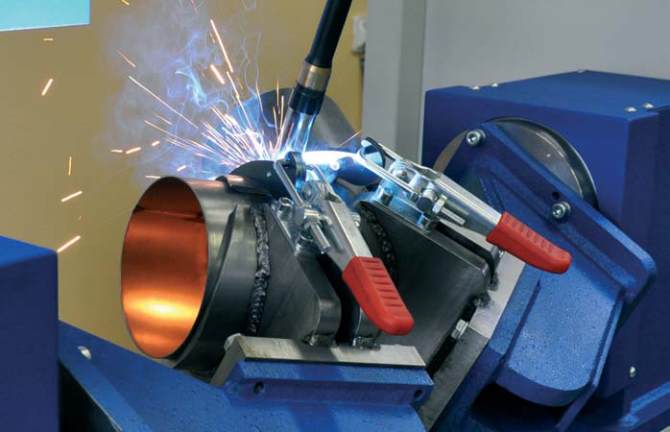

Doporučená technologie svařování
MIG/MAG zaručuje kvalitní a těsné spo-
jení segmentů s optimálním provařením
kořene a viditelným převýšením svaru na
vnější – pohledové – straně.
Stručný technický popis
d

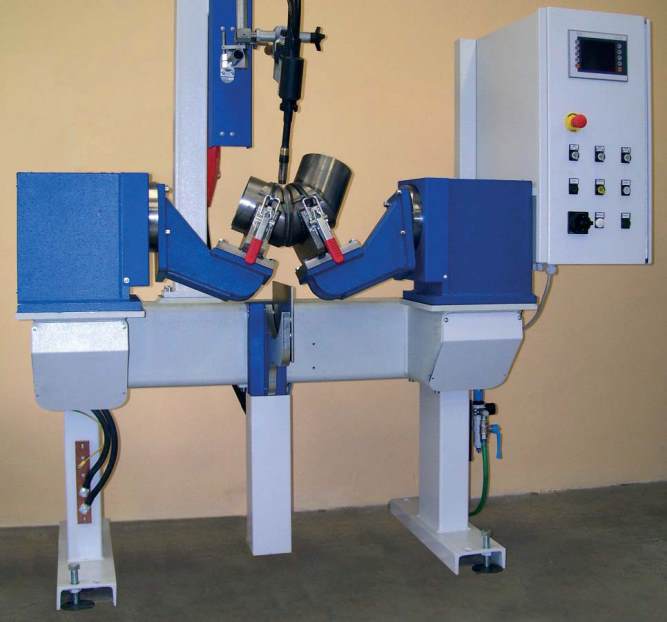

Základem stroje je robustní ocelový rám
se dvěma synchronně poháněnými rotač-
ními jednotkami, v zadní části se saněmi
pro pohyb svařovacího hořáku.
Rotační jednotky jsou vybaveny AC-ser-
vomotory s precizním řízením a možností
plynulé změny rychlosti během pracovní-
ho cyklu. Při svařování se pohony obou
jednotek otáčí současně, jejich vzájemná
orientace je nastavena při odladění pro-
gramu elektronicky. K lícním deskám ro-
tačních jednotek jsou připevněna výměn-
ná úhlová výložníková ramena, jejichž
sklon vůči ose rotace je dán úhlem spoje-
ní sousedních segmentů.
Na ramena jsou namontovány přesně
opracované mechanicky uzavíratelné ob-
jímky, do kterých se upínají svařované seg-
menty. Objímky se vyměňují podle průmě-
ru segmentu. Svislé lineární saně v zadní
části rámu pohybují v průběhu cyklu sva-
řovacím hořákem podle předem sestave-
ného programu (programy se tvoří meto-
dou teach-in), vertikální pohyb hořáku je
řízen synchronně s otáčením svařovaných
kolen. Programy se ukládají v paměti řídi-
cího systému stroje. Jako opci je možné
do řízení instalovat interface a současně
s pohyby v obou osách řídit rovněž svařo-
vací parametry.
