jakýkoliv požadavek a představuje znač-
nou časovou úsporu při montáži, seřizo-
vání a v případě servisu. To znamená, že
výměna jednotlivých komponent, napří-
klad pro plánované vyšší zatížení, je mož-
ná rychle a kdykoliv.
Nová stavebnice nosných ramen nabízí
velký počet chytrých detailů. Proto lze
nosné rameno, skládající se z nosného
profilu, mezikloubu a úhlových dílů, na-
montovat jak nahoru na stroj, tak i na boč-
ní stěnu. Pro montáž jsou k dispozici
upevnění na stěnu a k podlaze ve dvou
různých velikostech, jakož i flexibilní hori-
zontální a nástěnné klouby s horizontál-
ním vývodem. Dokonce bylo pamatováno
na montážní pomůcku pro „jednu osobu”,
například pro nástěnné montážní díly.
Kromě toho systémové adaptéry zajišťují
přizpůsobení příslušným průřezům ostat-
ních profilů nosných ramen z tohoto
systému, pokud má být například přijata
vyšší zátěž. Tak lze systém optimálně di-
menzovat podle požadavků uživatelů.
Jsou-li vyžadovány dlouhé výložníky s vyso-
kou stabilitou, například „uzavřený nosný
profil 180”, lze díky „systémovému adapté-
ru 180/120” ve vertikální části příslušně
použít malý nosný profil. Působí opticky
lepším dojmem a navíc šetří náklady.
Aby byla docílena požadovaná nosnost
a dosažitelnost pro jakékoliv použití, jsou
k dispozici nosné profily s různými průře-
zy a s délkou 250, 500, 1 000 a 2 000 mm
(uzavřená verze). Všechny jsou zhotove-
ny z oválného hliníkového profilu – i pro
zátěže do 180 kg. To je rovněž novinka.
Většina nosných ramen na trhu je vybave-
na čtyřhrannou ocelovou trubkou. Nová
geometrie profilu je nejen optickým „pou-
tačem”, ale zaručuje i značně vyšší stabili-
tu s ohledem na ohybové a torzní zatížení
vyskytující se v aplikaci. Kromě toho z té-
to konstrukce vyplývá minimální oscilační
chování a komfortnější obsluha na zákla-
dě redukovaných ovládacích sil. Je-li pro
aplikaci vyžadována speciální délka mimo
standardních velikostí, lze profily podle
potřeby zkrátit. Dodatečné řezání závitu
není zapotřebí.
Snadná instalace kabelů
i dodatečně
d
Nosné profily jsou k dostání i jako otevře-
ná varianta s geometrií ve tvaru X. Toto ře-
šení s délkou 500, 1 000 a 2 000 mm na-
bízí uživateli dva samostatné kabelové
kanály v jednom profilu. Tím lze ovládací
vedení a elektrické napájení ukládat od-
děleně od sebe, aby se zabránilo nežá-
doucím vazbám. Odnímatelné kryty u úh-
lových dílů, spojky a klouby zajišťují
snadný přístup.
Díky otevřenému profilu, jenž lze z optic-
kého hlediska příjemně uzavřít plastovou liš-
tou a za dodržení stupně krytí IP 54, může
uživatel kdykoliv kabel nainstalovat do-
konce se standardními DVI a VGA konek-
tory rychle a snadno. To funguje i doda-
tečně, aniž by uživatel musel nosný profil
demontovat nebo dokonce mechanicky
upravovat. Tato kompletní průchodnost
při zavádění a protahování kabelů se vy-
platí právě v případě servisu nebo při roz-
šiřování řídicích prvků v ovládací skříni.
Rozhodujícími výhodami pro uživatele je
přitom značná úspora času a nákladů.
Kromě toho vykazují úhlové díly další
užitečný detail: Díky příslušným zářezům
v krytech lze rychle a snadno namontovat
například signální sloupky na nosné ra-
meno – bez vrtání a frézování.

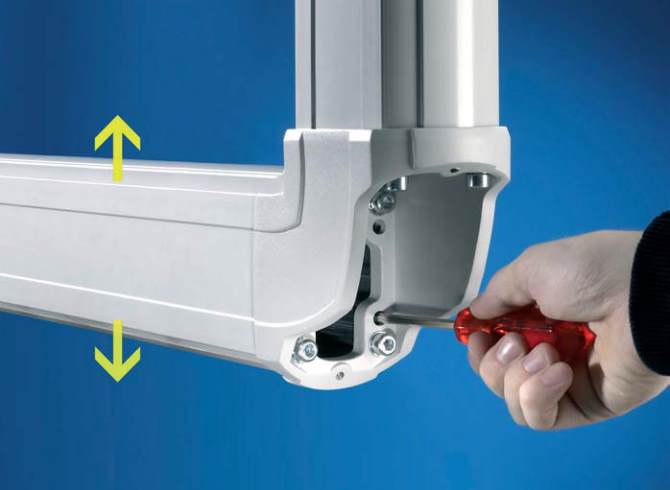

Jak uživatelsky příjemně je koncipo-
ván stavebnicový systém, podtrhují dva
další postupy v manipulaci, které – jinak
než u běžných systémů – lze provést zce-
la bez demontáže nosného systému: Se-
řízení již namontovaných nosných ramen
