Požadavky na systémy nosných ramen,
jež slouží jako ergonomické spojení mezi
strojem, ovládacím zařízením a obsluhou,
neustále rostou. Protože k efektivnímu řeše-
ní patří víc než jen neunavující a bezpečná
práce. Typickými požadavky konstruktérů
strojů a zařízení na systémy nosných ra-
men je individuální konstrukce, estetický,
jednotný design v širokém rozsahu zatí-
žení, rychlá montáž, snadné seřízení
kompletního systému, jakož i rozličné
možnosti vedení kabelů. Co se aktuálně
učinilo na rozhraní mezi člověkem a stro-
jem, ukazuje nový stavebnicový systém
od společnosti Rittal, jenž uživateli nabí-
zí jednotná řešení v oblasti funkcí, mon-
táže a projektování v jednom designu.
Výrobce přináší na trh kompletní nový
program nosných ramen v obecném de-
signu a s nosností od 60 do 180 kg.
Systém se třemi stupni zatížení
d
Nový systém nosných ramen lze nyní reali-
zovat třemi stupni zatížení 60, 120 a 180 kg
(vztaženo na délku výložníku jednoho
metru) pomocí jednotného systému funk-
cí, montáže a projektování. Ten společně
zahrnuje dosavadní systémy CP-L a CP-XL
a v budoucnosti je nahradí. U běžných ře-
šení se dělí intervaly zatížení až na sedm
různých systémů nosných ramen, které
jsou navíc vzájemně kompatibilní pouze
zřídka – ať již v designu, v kombinaci ne-
bo funkcionalitě. Z toho vyplývají nevý-
hody, jako velký počet různých kompo-
nent a rostoucí náklady na poradenství.
Nový systém nosných ramen od společ-
nosti Rittal je naproti tomu zkonstruován
obecně, umožňuje na základě svého sta-
vebnicového principu vhodné řešení pro
elektrotechnika
l
energetika
l
měření a regulace
108
Systémy nosných ramen pro rozhraní člověk-stroj
...modulární systém
s velkým množstvím „svalů”
Autor článku: Pavel Škoch, product manager
Systémy nosných ramen umožňují snadné a přesné
otáčení, jakož i zvedání a vychýlení ovládacího panelu.
Tím je obsluha stroje kdykoliv „v naprostém obraze”
a má kontrolu nad strojem nebo zařízením. To, že
i v systémech nosných ramen je ještě hodně inovačního
potenciálu, ukazuje společnost Rittal dalším zdokonalením
svých řešení v podobě nové systémové stavebnice.

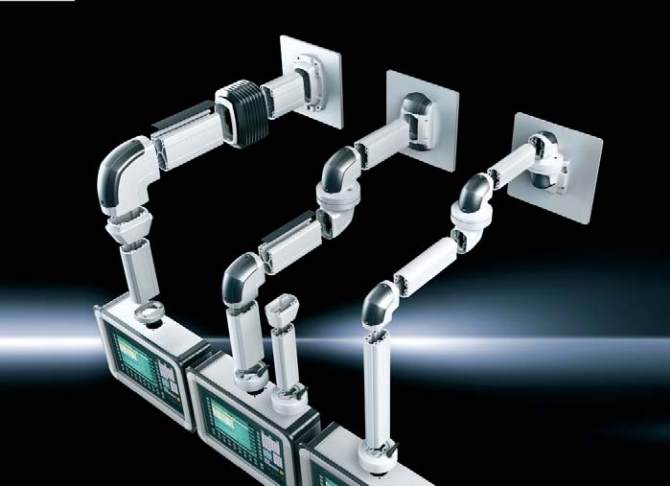

Systém nosných ramen Rittal
