materiálu s krytým topením. Tímto se zvět-
šila množina materiálů, které je možné
zpracovávat pomocí skladových sestav.
Z dalších novinek, které se dostaly do
skladových sestav, je možnost vybrat vstři-
kovací objímku, tzn. její typ, výšku, topení
a případně i integrovaný filtr. Tato volba
reaguje na množící se požadavky zpraco-
vávat recyklovaný materiál. V provedení
pro recyklovaný materiál má vstřikovací
objímka integrovaný filtr, který je jedno-
duše demontovatelný a v případě potřeby
vyměnitelný. Pomocí volby vstřikovací ob-
jímky byla zároveň umožněna vyšší flexi-
bilita nasazení.
Řada desek ELS-line pokrývá
1 násobné vyosené systémy
2 násobné systémy
4 násobné systémy
6 násobné systémy
8 násobné systémy
S tryskami od průměru 16 mm do 46 mm
a dosažitelnými délkami od 36 mm do
256 mm odstupňováno dle požadavku.

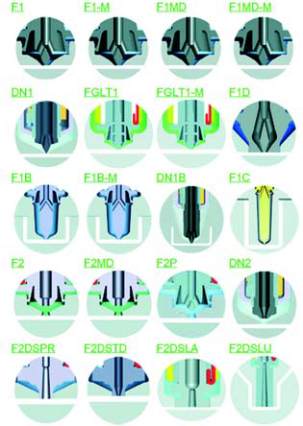

Ve standardní nabídce se v tuto chvíli
nachází 20 typů hrotů trysek tak, aby na-
bídka pokrývala co nejširší škálu aplikací.
V tuto chvíli přesahuje počet standard-
ních sestav Thermoplay počet 2 304 000
sestav expedovatelných do 5–10 dnů a je-
jich počet narůstá.
ELS systémy mají unifikovanou výšku
a minimalizovaný počet topení. Tyto desky
jsou tedy optimalizované nejen z hlediska
tečení/plnění, ale dbá se také na optimali-
zaci příkonovou. Rozteče desek je možné
měnit v libovolném rozsahu definovaném
vnitřní normou Thermoplay, která vznikla
na základě integrovaných dat, empiricky
ověřených heuristickou analýzou.
p
www.jansvoboda.cz
w w w . t e c h n i k a a t r h . c z
materiály
l
komponenty
15

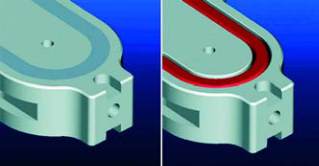

Systém s nezakrytým topením, v provedení pro nižší zpracovatelské teploty.
Jedno topení na spodní straně desky. Dodávka je včetně detailů ve vyobrazeném modelu.
Systém obsahuje zvýšenou vstřikovací objímku, včetně vyššího topení, kuželovou
dosedací plochu pro trysku stroje a těsnící kroužek proti zatečení materiálu od stroje.
Systém s chladicími pouzdry. Vstřikovací objímka kalená s integrovaným výměnným filtrem,
nezvýšená. Vnitřní provedení kanálů v desce je pouze orientační.
Systém v provedení s krytým topením pro vyšší zpracovatelské teploty. Trysky mají vývody
kabeláže v uživatelem definované vzdálenosti pro provedení hothalf tak, aby bylo možno měnit
čidlo, topení, nebo špičku přímo na lisu, bez nutnosti rozebírat horkou stranu formy.

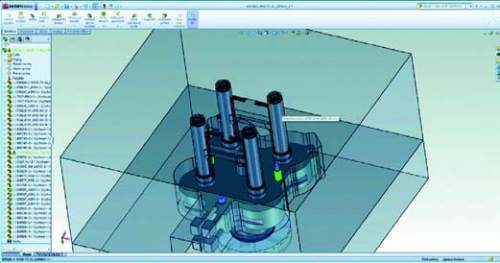

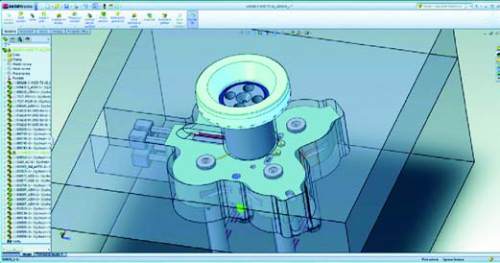

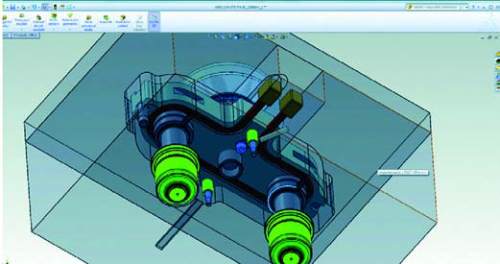

Ukázky modelů ELS-line
Jako podpora pro ELS-line systémy byla vyvinuta nová verze
interaktivního průvodce pro výběr horkého systému. Generá-
tor 3D modelů ELS-line poskytuje i výrobní výkresy pro zástav-
bovou dutinu, kalkulované na požadovaný materiál, přičemž
automatická optimalizace predikuje nejen výrobní rozměry zá-
stavbové oblasti formy, ale radí i s použitím průměru trysky,
špičky a topení. Požadovaný výsledek konstruktér obdrží ihned
a může pokračovat v práci.
