Novinka – ocelová hlava trysky s tvrdostí
přes 50HRC prodloužila životnost trysek
a ocelové tělo umožnilo i velmi náročné
aplikace v automobilovém a kosmickém
průmyslu. Novinek se dočkaly i zažehlo-
vací ventily. Nové typy zažehlovacích
ventilů urychlily a zjednodušily nejen
aplikaci, ale i údržbu. Při tvorbě nové
koncepce horkých trysek a zažehlova-
cích ventilů se kladl velký důraz na ro-
bustnost provedení při zachování jedno-
duchosti údržby. Díky novým materiálům
a postupům je možné konstatovat, že při
zvýšení robustnosti a odolnosti při sou-
časném zmenšení zástavbového prosto-
ru pro trysky se povedla zjednodušit je-
jich údržba.
Zjednodušeně lze říci, že postupně po
náročných ověřovacích testech bylo ino-
vováno téměř vše z kompletu horkého
systému Thermoplay, včetně takových de-
tailů, jako jsou špičky a provedení zažeh-
lovacích jehel s jedinou výjimkou, a tou
jsou rozváděcí desky ve standardním pro-
vedení. Na konci roku 2011 doběhly po-
slední testy inovované řady standardních
desek, kde se zúročily zkušenosti a zna-
losti z desek vyráběných již delší dobu ja-
ko desky speciální.
Díky tomu lze představit rozšířenou řadu
kompletních systémů v novém provedení,
s rychlými dodacími lhůtami a vylepšený-
mi vlastnostmi.
Unikátní kombinace materiálové a tech-
nologické inovace na straně výroby spolu
s novými poznatky v oblasti topení a sní-
mání teploty a proudění materiálu uvnitř
rozvodné desky, dalo vzniknout inovaci
na pomezí 5. a 6. řádu, tedy inovaci vý-
znamných funkcí s ovlivněním koncepce
při zachování primárního principu. Inovo-
vaná řada se tedy nachází na přelomu no-
vé generace a nového druhu výrobku.
Mnoho z detailů je kryto patenty, a pro-
to se soustředíme na praktické přínosy no-
vé generace ELS-line systémů. Systémy
jsou – jak je dobrým zvykem u firmy Ther-
moplay – dodávány kompletní a pozor-
nost je věnována i takovým detailům, jako
je například těsnící kroužek proti zastřík-
nutí materiálu od trysky stroje.
Systém díky inovacím v oblasti materiálů
a technologie lépe vyvažuje kanály v des-
kách a umožňuje ve standardu použít
i trysky se zástavbovým průměrem 46 mm,
a to i pro náročnější aplikace abrazivních
materiálů a materiálů s vyšší zpracovatel-
skou teplotou. Směrem nahoru se výrazně
posunula i laťka pro gramáže systému.
Inovovaná řada ELS-line umožňuje vyšší
průtoky materiálu, aniž by se zvýšila výška
desky.
Nové systémy umožňují použít jako stan-
dardní čidlo JG, nebo JU, tzn. buď uzem-
něné čidlo JG, nebo izolované čidlo JU.
Skladové rozváděcí desky se dodávají
standardně s nekrytým topením. Tato vari-
anta je výhodná pro nižší zpracovatelské
teploty plastových materiálů a rychlost re-
akce dodavatele.
Nově se skladové desky dodávají i v pro-
vedení pro vyšší teploty vstřikovaného
materiály
l
komponenty
T+T
T e c h n i k a a t r h
6 / 2 0 1 2
14
Model ihned – expedice do 5 dnů
Firma Thermoplay má úspěšně nasazeno mnoho
inovací a novinek nejen v oblasti trysek. Namátkou lze
jmenovat patentované topení v zeleném (i když reálně
zlatém) – ekologickém provedení s rychlým náběhem
na pracovní teplotu a 60% úsporou energie s dilatační
drážkou a tzv. nabalovacím efektem.
Nová generace
SKLADOVÝCH SYSTÉMŮ
ELS-LINE
Thermo-
couple
Plastic
seal

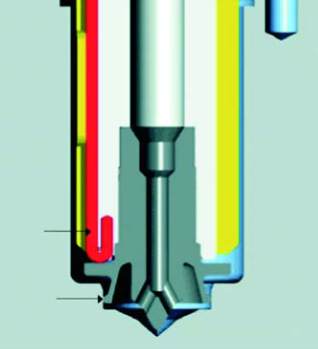

Zlepšení přesnosti snímání teploty a další snížení
příkonu přineslo inovované umístění čidla teploty
