osádka stroje zajišťuje plynulý provoz rý-
padla.
Čtvrtá generální oprava
d
Velkostroj K800B.12/K-54 patřící společ-
nosti Vršanská uhelná ze skupiny Czech
Coal byl vyroben v roce 1967 v Uničov-
ských strojírnách a za dobu své existence
měl jen čtyři přestávky spojené s generál-
ními opravami. Zatím poslední z nich ab-
solvoval v letošním roce – v jejím rámci
proběhla rekonstrukce strojní části (bylo
repasováno a vyrobeno množství stroj-
ních dílů), kompletní revize a úpravy elek-
tročásti a výměna stávajícího řídicího
systému. Generální dodavatel rekonstruk-
ce, Slovácké strojírny, a.s., realizoval části
strojní a elektro, změny na měničích pro-
vedla pražská firma ETS-C s.r.o., certifikova-
ný partner divizí Industry Automation and
Drive Technologies sektoru Industry spo-
lečnosti Siemens, a výměnu řídicího systé-
mu měla na starost mostecká firma PAS
Procesní Automatizační Systémy spol. s r.o.
(včetně realizační projektové dokumenta-
ce, výroby rozvaděčů s PLC a komplexní-
ho zprovoznění velkostroje).
Nový mozek na bázi Simatic S7
d
„Stávající řídicí systém jsme nahradili tře-
mi distribuovanými podsystémy typu ET
200S s integrovaným CPU na bázi systé-
mu Siemens Simatic S7, propojenými přes
Profinet optickými kabely,” říká Ing. Pavel
Kohout, jednatel, technický ředitel a spo-
lečník firmy PAS Procesní Automatizační
Systémy. U každého procesoru je instalo-
ván zdroj UPS 24V pro případ výpadku
6kV přívodu. Přes Profinet jsou připojena
také tři operátorská pracoviště – v kabině
řidiče, horní rozvodně a spodní rozvodně.
„Přes Profibus DP probíhá komunikace
s měniči, absolutními rotačními snímači
pohybů a bezpečnostními prvky nouzo-
vých stopů, lankových vypínačů a univer-
zálním měřicím přístrojem přívodu elek-
trické energie,” pokračuje Pavel Kohout.
„Na stroji jsou nainstalovány dva frek-
venční měniče řady Simovert Masterdri-
ves VC pro pohon kolesa a zdvihu kabiny
řidiče a pět řízených usměrňovačů řady Si-
moreg 6RA70: tři pro pojezd rýpadla, je-
den pro zdvih a jeden pro otoč kolesové-
ho výložníku. Elektrovýzbroj a pohony se
však v rámci této rekonstrukce neměnily,
pouze se přeprogramovaly na nový řídicí
systém,” doplňuje Ing. Libor Fejfar, vedou-
cí projektů firmy ETS-C.
A zpátky do „rachoty”
d
Rypadlo po generální opravě putovalo
z areálu lomu Vršany na spodní část dočas-
né rekultivace na výsypce Slatinice. Tady
odtěžuje zeminu a připravuje území pro
budoucí pokračování povolené hornické
činnosti lomu Vršany. Tato lokalita dispo-
nuje v rámci platných těžebních limitů zá-
sobami uhlí s nejdelší životností v České
republice – společnost Vršanská uhelná je
může těžit ještě přibližně 40 let. S rypad-
lem K800B.12/K-54 se ovšem na celou tu-
to dobu nepočítá. Jeho dlouhý „život” by
měl být završen v roce 2022.
www.siemens.cz
Rypadlo v číslech
d
• Elekrický přívod: 6 kV
• Průměr kolesa: 8,3 m
• Počet korečků: 10
• Objem korečku: 0,8 m
3
• Max. pojezdová rychlost: 4 m/min
• Délka: 75 m
• Výška: 31m
• Provozní hmotnost: 1 400 t
• Gen. opravy: 1979, 1991, 2004 a 2012.
manipulační technika
l
doprava
l
automobilový průmysl
27
w w w . t e c h n i k a a t r h . c z
inzerce

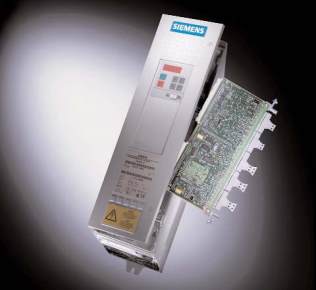

Frekvenční měnič řady Simovert Masterdrives VC.
Tyto produkty jsou určeny pro široké spektrum
aplikací – měniče označené VC nacházejí použití
například u jeřábů, dopravníků, ventilátorů, výtahů,
čerpadel nebo u zmíněného rypadla.
