transportních systémů. Paleta, která je vyrá-
běna ve 30standardních provedeních o roz-
měrech od 443×4 443 do 1 243×1 243 mm
a dvou různých tloušťkách je unášena vel-
mi odolnými kladičkovými řetězy s nízkým
třením. Bezpečný transport palety je tak
zajištěn i ve ztížených výrobních podmín-
kách. Podobně jako u menšího systému
TS2plus je paleta na dopravníku bočně ve-
dena a může být také nasazena na klasic-
ké válečkové dráze. Typickým příkladem
použití systému TS4plus je oblast bílé tech-
niky (pračky, ledničky), zahradní techniky,
větší domácí techniky, automobilový prů-
mysl (např. sedadla, montážní celky) a jiné.
Dopravníkové systémy řady TS5
d
K přepravě produktů a polotovarů do
hmotnosti 300 kg se zpravidla používají
řetězové dopravníkové systémy, které
jsou z hlediska nákladů výhodnější. Až při
hmotnostech, které tuto hranici překraču-
jí, se uplatňují válečkové systémy s poho-
nem transmisní hřídelí. Firma Rexroth
však tuto geniálně jednoduchou techniku
používá i u svého transfer systému TS5,
což v hmotnostní kategorii do 300 kg
představuje unikátní řešení. Vysoký podíl
dílů opracovávaných pomocí nástrojů,
standardizovaná rozhraní a modulární
konstrukce celého systému umožnily reali-
zaci tohoto technicky hodnotného, ale při-
tom cenově příznivého řešení, které navíc
nevyžaduje prakticky žádnou údržbu. Kon-
cept pohonu tohoto válečkového doprav-
níku s transmisní hřídelí nabízí v porovnání
s běžným řetězovým pohonem celou řadu
výhod: není nutné napínat žádné řetězy,
hladina hluku je nízká a vysoký stupeň účin-
nosti spolu s nízkým příkonem zaručuje
efektivní využívání energie. Díky hnacímu
momentu až 45 Nm lze dosáhnout pře-
pravních rychlostí od 2 do 18 m/min. Na
rozdíl od běžných systémů dopravníků
s kladičkovými řetězy lze systém válečků
poháněných transmisí použít i ve výrob-
ních procesech s třískovým obráběním.
S pomocí TS 5 lze přepravovat kusové
produkty až do hmotnosti 300 kg i na
dlouhých přepravních trasách, přičemž
produkty jsou dopravovány buď na pale-
tách standardních délek 455 až 1 240 mm,
nebo přímo na válečkovém dopravníku.
Standardní program nabízí systémové šířky
455, 650 a 845 mm. Pro pozicování polo-
tovarů nebo palet dodává Rexroth i vhod-
né polohovací jednotky s opakovatelnou
přesností polohování ±0,3 mm. Stopery
sloužící k oddělování nebo zastavování
paletek (např. před zatáčkou) se dodávají
s nastavitelným tlumením. Po najetí palet-
ky na stoper se válečky pod paletou za-
staví – tím nedochází k opotřebování vá-
lečků ani spodní strany palet. K vlastnímu
prokluzu pak dochází v kompozitové
spojce, která je k tomuto účelu patřičně
dimenzovaná (pozn. autora: u aplikace
dopravníku TS5 ve třísměnném provozu
uvedené do provozu před 3 lety nebylo
třeba vyměnit doposud ani jednu třecí
spojku). Mezi typické aplikace transfer-
systémů TS5 patří např. automobilový
průmysl (montáž náprav, převodovek,
motorů apod.) výrobky bílé technicky
(pračky, sušičky apod.).
Jednostopé dopravníky VarioFlow
d
Kromě dvoustopých paletových dopravní-
ků má společnost Bosch Rexroth ve svém
portfoliu také jednostopé dopravníky Va-
rioFlow s destičkovým řetězem z POM
plastu. Téměř uzavřená vrchní plocha ře-
tězu umožňuje bezproblémový transport
komponentů i velmi malých rozměrů. Va-
rioFlow je ideálním řešením pro délkově
rozsáhlé aplikace dopravníků s akumulací
přepravovaného produktu. Díky inovativ-
ním konstrukčním prvkům, např. prostoro-
vě úsporným zatáčkovým modulům s mini-
málním třením a zatížitelností řetězu v tahu
až 1 250 N používá VarioFlow menší po-
čet pohonů, čímž spotřebovává méně
energie, má nižší nároky na údržbu, a to
vše při delší životnosti než klasické do-
pravníkové systémy.
VarioFlow lze instalovat i na rozměrově
omezených prostorách, kde mnohé jiné
transportní systémy již selhávají, a přizpů-
sobit se tak zavedené technologii výroby.
VarioFlow dovoluje konstruovat layout
dopravníku na míru dle specifických poža-
davků aplikace a adaptovat se rychle na
změny, když se změní potřeby výroby.
Velký výběr standardizovaných zatáčko-
vých a obloukových komponentů dává
volný prostor pro plánování a realizaci jak
vertikálních tak horizontálních transport-
ních úloh. VarioFlow je hospodárný tran-
sportní systém vhodný pro aplikace ve
strojírenství (automobilové a strojní sou-
části), elektrotechnickém průmyslu, oba-
lové technice, v nerezovém provedení
splňujícím přísná hygienická kritéria se vy-
užívá např. v mlékárenském, farmaceutic-
kém a kosmetickém průmyslu.
p
www.boschrexroth.cz
manipulační technika
l
logistika
T+T
T e c h n i k a a t r h
4 / 2 0 1 2
42

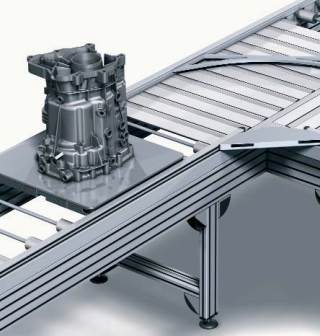

Dopravníkový systém
TS5

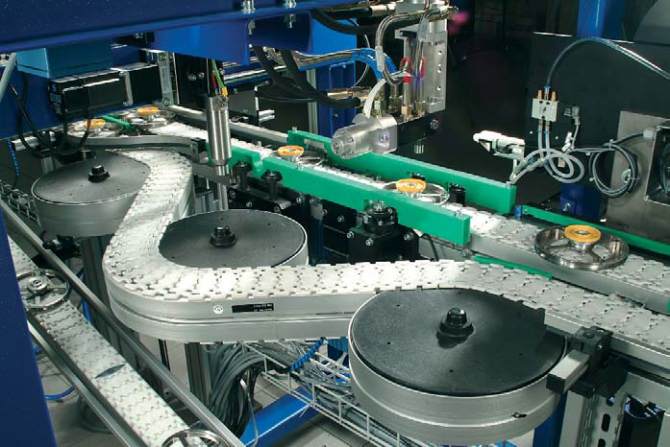

Přizpůsobení layoutu dopravníku
VarioFlow
dané technologii

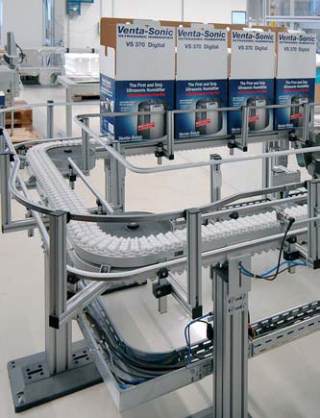

Transport zvlhčovačů vzduchu prostřednictvím
dopravníku
VarioFlow
k finálnímu balení
