vysoké nároky na ochranu přepravova-
ných produktů před elektrostatickým vý-
bojem (ESD-Electro Static Discharge).
Dopravníkové systémy řady TS1
d
Pro racionální produkci menších výrobků
nebo montážních skupin lze s výhodou
použít transfer-systém řady TS1. Systém
TS1 nabízí vše, co je důležité pro precizní
a rychlou výrobu. Vysoký výkon díky krát-
kým dobám cyklů, kompaktní rozměry pa-
let od 80×80 až 160×160 mm s celkovou
nosností až 3 kg/paletu, vysokou opako-
vatelnou přesnost polohování ±0,015 mm.
Značnou výhodou jsou malé zástavbové
rozměry a snadné začlenění dopravníko-
vého systému do stávající technologie.
Mezi typické aplikace transfer-systémů
TS1 patří např. oblast jemné mechaniky
(malé motorky, spínače), elektroniky (pev-
né disky pro PC, regulátory, senzory), lé-
kařské techniky (sluchadla, kardiostimulá-
tory), optiky (kontaktní čočky) a jiné.
Paletové dopravníkové
systémy řady TS2plus
d
Všestranným transfer-systémem pro hos-
podárnou výrobu je systém TS2plus. Jako
jedny z mála transfer-systémů jsou také
certifikovány Frauenhoferovým institutem
IPA pro použití v prostředích se zvýšenými
nároky na čistotu (tzv. Clean Room). Pod-
le typu komponentů lze garantovat použi-
tí systému TS2plus pro třídu čistoty od 100
do 10 000. Díky množství stavebnicových
prvků lze bez problémů přizpůsobit speci-
álním požadavkům na uspořádání výrob-
ních linek. Nosič polotovarů, tedy tran-
sportní paleta, je k dispozici ve velikostech
od 160×160 až po 1 040×800 mm s cel-
kovou nosností až 100 kg/paletu. Vedle
různých přepravních médií (paleta je uná-
šena buďto polyamidovým pásem, ozu-
beným řemenem, plochým destičkovým
nebo kladičkovým řetězem) nabízí systém
TS2plus celou škálu specifických staveb-
ních celků jako např. el. příčně přesuvné
jednotky, zatáčkové moduly, polohovací
jednotky (opakovatelná přesnost poloho-
vání až ±0,05 mm) a pohony. Variabilní
stavebnicový systém umožňuje realizaci
dopravníkových tras téměř libovolných
tvarů. Softwarová podpora plánování
transfer-systémů, program MTpro Layout
Designer obsahující předdefinované mak-
romoduly, pak radikálně usnadňuje práci
konstruktérům a projektantům. Široké po-
le působnosti nachází transfer-systém
TS2plus mezi dodavateli automobilové-
ho průmyslu (řídící jednotky motorů, au-
torádia, světlomety, střešní okna, apod.),
výrobci elektroniky (počítače, monitory,
tiskárny, dekodéry), výrobci kuchyňských
spotřebičů (např. kávovary, žehličky), elek-
tronářadí (ruční vrtačky, brusky) a jiné.
Paletové dopravníkové
systémy řady TS4plus
d
Přeprava těžkých produktů až do hmot-
nosti 250 kg je doménou robustního tran-
sfer-systému TS4plus. Pomocí stavebnico-
vého systému TS4plus lze snadno
realizovat jak jednoduché systémy přímé-
ho nebo obdélníkového uspořádání, tak
také složitě větvené, komplexní topologie
w w w . t e c h n i k a a t r h . c z
manipulační technika
l
logistika
41
inzerce
Bosch Rexroth, spol. s r.o.
,
Těžební 2, 627 00 Brno, tel.: 548 126 351, e-mail: montazni.technika@boschrexroth.cz, www.boschrexroth.cz
Bosch Rexroth
Paletové
dopravníkové systémy
pokračování
a

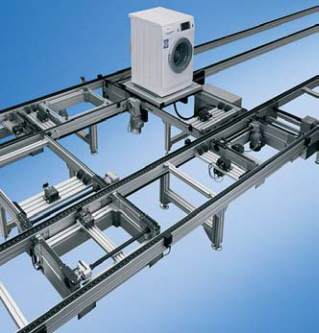

Uplatnění paletových transfer systémů
TS4plus
při montáži bílé techniky
