Joystickové verze vysílačů Pika a Moka
mají stejné technické parametry jako
předchozí uváděná tlačítková provedení,
i když hlavní ovládací prvky se samozřej-
mě liší. Typ Pika se skládá z jednoho nebo
dvou křížových ovladačů, 4 funkčních
tlačítek a 2 navigačních tlačítek. Na další
dvě pozice lze umístit ovládací prvky dle
vlastní volby (aretované nebo neareto-
vané přepínače, uzamykatelný přepínač
nebo rotační přepínač se 4mi nebo 12ti
polohami). Standardem je dále tlačítko
START/HOUKAČKA a hřibové tlačítko
nouzového vypnutí. Nechybí ani displej
pro zobrazení dříve popsaných údajů.
Další verze –
vysí lač Moka
– je již složitější
a jeho sestava
obsahuje 2 kří-
žové ovladače,
4 tlačítka a 12 vo-
litelných ovláda-
cích prvků nebo
3 křížové ovla-
dače, 4 tlačítka
a 8 doplňkových
ovladačů. Případ-
ně lze volit verzi
se 4mi nebo 6ti
pákovými vypí-
nači pro ovládá-
ní hydraulických
agregátů a 8mi
doplňkovými ovládacími prvky.
Odpovídající
přijímače
jsou dva. Pod
názvy
Elio a Alto
se skrývají obousměrně
komunikující jednotky s různým rozsahem
výbavy a technických možností. Přijímač
Alto, určený pro náročnější aplikace, ob-
sahuje 2 bezpečnostní relé (SIL3-PLe) pro
nouzové vypnutí. Ovládací část má 3 sloty
pro instalaci různě vybavených desek pod-
le konkrétní aplikace. Desky obsahují na-
příklad 12 výstupních relé nebo 12 opto-
koplerových vstupů + 2 analogové vstupy,
apod. Případně lze realizovat i sběrnicový
výstup (CAN, ProfiBUS nebo ModBus).
Údaje o konfiguraci jsou uloženy na SIM
kartě a lze tak
při výměně při-
j ímače vel ice
rychle přenést
jeho nastavení
do náhradní -
ho provede -
ní. A stručně
ještě k provoz-
ním údajům:
krytí IP65, na-
pájecí napět í
12–24 VDC,
24–48VACnebo
115–230 VAC.
Jednodušší
verze Elio
nabízí 12 výstupních
relé a jako doplněk pomocné konektory
pro instalaci rozšiřujících desek nebo při-
pojení vnitřní houkačky s hlasitostí 90 dB.
Rozšiřující desky pak mohou obsahovat:
2 logické vstupy, 1 analogový vstup, 1 ana-
logový výstup nebo připojení pro RS 485.
Napájecí napětí je omezeno na 2 velikosti:
12–24 VDC a 115–230 VAC.
Tlačítkové vysílače a oba přijímače
budou na evropský trh uvedeny koncem
dubna 2012, joystickové vysílače potom
o něco později – na podzim 2012.
Obousměrná komunikace nových rádi-
ových zařízení JAY electronique přináší
výrazné vylepšení komfortu ovládání
a bezpečnosti používání.
Nechte se také oslovit!
www.schmachtl.cz

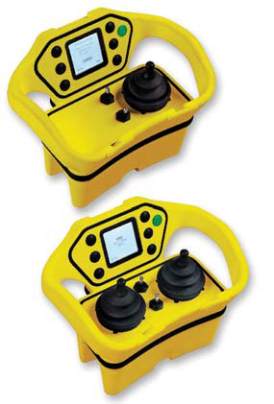

Ukázky modelů vysílačů Pika
Společná pouzdra přijímačů
Alto a Elio
Sofistikovaná řešení vysílačů Moka
