Autor: Jiří Jakl, Schmachtl CZ, spol. s r.o.
14
manipulaèní technika
I
doprava
I
automobilový prùmysl
Dalším rozšířením
komunikačních
možností rádiového
dálkového ovládání
je výměna informací
mezi přijímačem
a vysílačem a zobrazení
požadovaných údajů
na jeho displeji.
Zobrazované údaje
se mohou vztahovat
k nastavení a konfiguraci
vlastní sady rádiového
dálkového ovládání
nebo k aktuálnímu stavu
ovládaného zařízení.
Výhody plynoucí z takové možnosti jsou
následující: snadná úprava provozních
parametrů a diagnostika závad, přenos
informací z ovládaného stroje nebo tech-
nologie, flexibilita použití a v konečném
efektu také zvýšení bezpečnosti obsluhy
zdvihacího zařízení.
Francouzská společnost JAY electroni-
que je renomovaným evropským výrob-
cem rádiových dálkových ovládání a na-
bízí široké spektrum produktů pro řešení
veškerých průmyslových požadavků. V le-
tošním roce bude její sortiment rozší řen
o nová ovládání s obousměrnými komuni-
kačními možnostmi, jak je uvedeno v úvo-
du tohoto článku.
Nová nabídka firmy JAY electronique se
skládá ze tří základních produktových
skupin:
•
tlačítkové vysí lače (operátorské
moduly) Beta a Gama
•
vysí lače (operátorské moduly)
s joysticky Pika a Moka
•
obousměrně komunikující přijímače
Elio a Alto.
Základní provedení vysílačů Beta
mají
2 nebo 6 funkčních tlačítek a 2 tlačítka
navigační pro pohyb v menu a zobrazení
nebo změnu nastavení základních parame-
trů (jazyková verze, volba přijímače, pře-
nosová frekvence a vysí lací výkon, doba
automatického vypnutí v případě nečin-
nosti). Funkci elektronického klíče zastává
v nové řadě PIN-kód, po jehož zadání je
teprve možná práce s vysí lačem. Vlastní
funkční tlačítka mohou být koncipována
jako jedno, – nebo dvourychlostní. Vysí-
lač pochopitelně obsahuje hřibové tlačítko
nouzového vypnutí (úroveň bezpečnosti
SIL3-PLe) a tlačítko START/HOUKAČKA
sloužící pro zapnutí vysí lače
a jako potvrzovací tlačítko
pro změnu nastavení v nabíd-
kovém menu.
O dlouhou provozní dobu
(10 hodin) se starají Li-ion
akumulátory. Rádiová komu-
nikace může probíhat ve dvou
frekvenčních pásmech – 433 až 434 MHz
(64 kanálů) nebo 869 MHz (12 kanálů) –
s dosahem signálu 100m v průmyslových
podmínkách (např. výrobní hala) nebo
300m na volném prostranství. Mezi dal-
ší technická vylepšení patří například
možnost infračidla pro limitování pohybu
obsluhy, vibrační upozornění, softwarová
možnost modifikace zobrazovaných úda-
jů nebo grafiky, apod. Samozřejmostí je
mechanická ochrana pouzdra vysí lače
pomocí gumového krytu.
Další
řada vysílačů Gama
má podobné
vlastnosti, liší se však počtem tlačítek a ze-
jména oblastí předpokládaného využití.
Díky velice robustní konstrukci jsou tyto
prvky určeny do mechanicky velice nároč-
ného prostředí. Jakostní funkční tlačítka
mají dostatečnou stiskací plochu a po-
mocí jednoznačného rozlišení zvoleného
prvního a druhého stupně nečiní obsluze
problémy ani práce v rukavicích. Zvolit je
možné 2 provedení – 6 nebo 10 funkč-
ních tlačítek včetně 2 tlačítek navigačních
a standardních ovládacích prvků jako mají
vysí lače Beta. Zobrazení údajů probíhá na
rozměrném displeji s antireflexní úpravou
a odolností vůči nárazu a poškrábání.
Inovace v obou
směrech

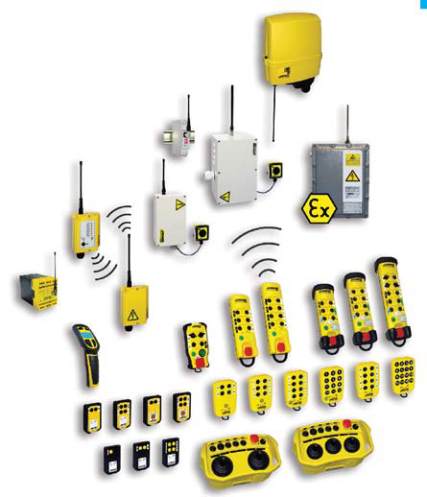

Přehled nabídky firmy JAY electronique

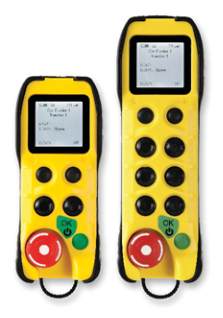

Vysílače Beta – 2 a 6 funkčních tlačítek

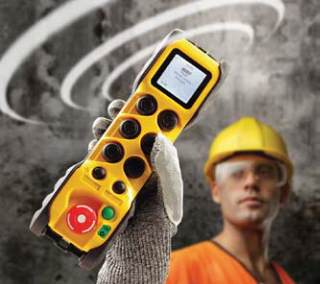

Vysílač Gama pro nejtěžší pracovní podmínky
