Prezentace nabídky prvků montovaných na PCB a otevřených napájecích zdrojů. Měniče AC/DC se používají k napájení průmyslových, kancelářských nebo spotřebitelských zařízení přímo ze sítě. Velmi často nejsou vyráběny výrobci elektronických zařízení, protože na trhu je k dispozici mnoho hotových modulárních řešení s velmi širokou škálou parametrů. Jedním z dodavatelů těchto prvků je značka Cincon.
Cincon je tchajwanský výrobce napájecích zařízení, který je na trhu přítomen již více než 30 let. Nabídka dodavatele byla před časem zařazena do sortimentu TME a neustále se rozrůstá. Níže uvádíme její malou část: výrobky určené k vytváření síťových napájecích obvodů. Jedná se o AC/DC měniče navržené pro montáž do průmyslových zařízení, domácích spotřebičů a dalších příbuzných aplikací. Jejich použití umožní zjednodušit a zrychlit výrobní procesy.
KATALOG ZDE
V tomto článku se věnujeme následujícím tématům:
• Použití AC/DC měničů pro instalaci přímo na PCB
• Nabídka pulzních měničů pro montáž uvnitř zařízení
AC/DC měniče montované na PCB
Měniče montované na PCB (montáž osazováním, THT) jsou vyráběny v široké škále parametrů. Tyto komponenty se často používají v zařízeních vybavených prvky napájenými ze sítě, ale řízenými elektronicky (např. domácí spotřebiče nebo automatizační řídicí jednotky). Používají se k napájení relativně malých proudů (v tomto případě od 0,166 A do 6 A) pro napájení elektronických obvodů nebo menších DC zátěží (displeje, komponenty HMI, tedy rozhraní). V případě produktů CIncon si zákazníci mohou vybrat mezi 4 W, 20 W nebo 36 W komponenty poskytujícími od 3,3 V do 48 V DC. Tyto produkty se vyznačují širokým rozsahem vstupních napětí: až 85...305 V AC a 120...431 V DC. Jsou k dispozici v otevřených nebo uzavřených krytech. Jejich důležitou výhodou je nízká spotřeba energie bez zátěže (méně než 105 mW nebo 75 mW) a také jejich malé rozměry (od 39,5×19,4×18,3 mm do 78,8×40,7×28,8 mm).
Uzavřené měniče se vyznačují izolačním napětím 4 kV.
KATALOG ZDE
Otevřené pulzní zdroje napájení

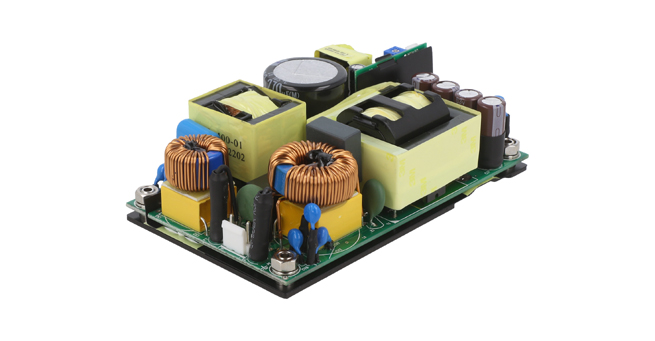

Otevřené měniče Cincon jsou vytvořeny v podobě kompaktního obvodu.
Otevřené napájecí zdroje jsou určeny k montáži do zařízení, jejichž tělesa poskytují uživatelům odpovídající ochranu. Obvykle se jedná o průmyslové automatizační komponenty, kancelářské vybavení, elektronické vybavení (včetně spotřební elektroniky/domácích spotřebičů). Jsou větší než modely s přímou instalací na PCB, ale dodávají se ve výrazně výkonnějších verzích (až 400 W), které jsou schopny dodávat proud až 33,3 A a napětí až 54 V DC (v závislosti na verzi). Jsou založeny na pulzních měničích pracujících na frekvencích 43 kHz nebo 65 kHz. Rozsah napájecího napětí je zde podobný jako u výše popsaných výrobků a vstup je připojen pomocí kolíkového konektoru se západkou. Za zmínku stojí, že některé měniče mají dodatečné vývody se speciálními funkcemi, např. 12V DC nebo trvalé dodávání 5V DC v pohotovostním režimu (slouží k udržení provozu součástí odpovědných za probuzení zařízení). Výrobce navíc tyto výrobky vybavil přepěťovou, zkratovou a tepelnou ochranou (u většiny modelů se provozní teplota pohybuje od -40 do 85 °C). Vybrané verze napájecích zdrojů Cincon jsou také vybaveny aktivní korekcí účiníku (PFC). Kromě toho bylo věnováno úsilí tomu, aby výrobky splňovaly řadu mezinárodních norem, například IEC/EN/UL 62368 (bezpečnost spotřebního zboží, multimediálních zařízení), EN 55032 (týkající se emisí elektromagnetického rušení, EMI), EN 61000 (správné napájení průmyslových zařízení), IEC/EN 60335 (bezpečnost výrobků pro domácnost).
KATALOG ZDE
Text připravila společnost Transfer Multisort Elektronik Sp. z o.o.
