v dosahu vyslání požadavku a přes kabel
LAN, případně signálem WiFi předán do
druhého ECI pro zpracování požadavku.
Jak zasíťovat malé
i velké budovy?
d

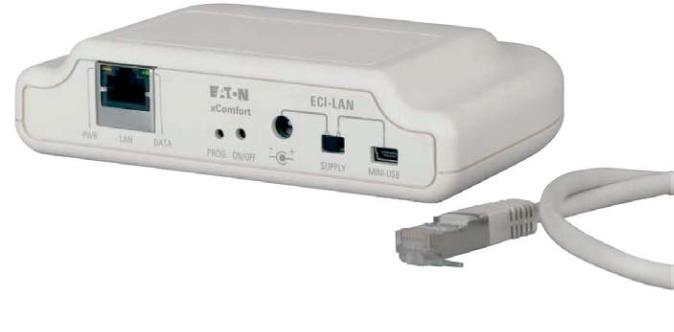

ECI interface jsou vyráběny pro různé
standardy komunikace a možnosti napá-
jení. K dispozici jsou ve třech provedeních
– pro ethernetové sítě ECI-LAN s externím
napájením a ECI-LAN (PoE) s napájením
jednotky z ethernetu (ethernet je zdrojem
energie). Pokud je vyžadována bezdrátová
komunikace, použije se jednotka ECI-WiFi
s externím napáječem. Jednotky zapínají
nebo vypínají spotřebiče nebo osvětlení
radiofrekvenčním signálem (RF). Řízeny
mohou být rovněž centrálními jednotka-
mi Home Manager nebo Room Manager,
rovněž signálem RF.
Navrhované projekty pro malé budovy
obvykle vystačí s „routingem vzduchem“.
Každý aktor bezdrátového systému xCom-
fort je navíc routerem, jenž pomáhá v ko-
munikaci mezi přístroji. Při nedostatečném
RF signálu je ovšem už jednotka ECI-LAN
nebo ECI-WiFi nezbytná. ECI jednotky
jsou tedy propojeny kabelem LAN a pře-
dávají si tak pokyny pro ovládání přístrojů,
i když jsou mezi nimi železobetonové zdi
nebo delší vzdálenosti.
Projekty pro rezidenční domy a velké ko-
merční a administrativní budovy uvažují
vždy s rozhraními ECI-LAN. V objektu lze
využít mnoho těchto rozhraní, může jich
být použito dokonce až 255. Ke každému
ECI lze přiřadit až 99 RF přístrojů, teo-
reticky lze tedy uvažovat budovu s cel-
kem 22 950 bezdrátovými komponenty!
Pokud je nainstalováno více ECI, není již
celkový počet RF komponent v jednom
projektu omezen, neboť hlavní páteřní
komunikace mezi patry či objekty probí-
há po datovém kabelu LAN. RF přístroje
v tomto případě bezdrátově komuni-
kují pouze s přiřazenou jednotkou ECI
a v rámci jednoho patra, která předává
data do sítě.
Konf iguraci celého projektu včetně
ECI interfaců je možné provést novým
sof twarem Eaton MRF 2.05. Sof tware
navíc dovoluje nastavit příslušné síťo-
vé parametry ECI jednotky (IP adresu,
masku podsítě, gateway adresu) a usku-
tečnit test IT komunikace. I zde není
omezen počet RF komponent v jednom
projektu.
Možnosti ovládání
a vzdáleného řízení
d
Systém xComfort pro automatizaci budov
je možné ovládat mobilním telefonem,
panely Home Manager a RoomManager,
tabletem, touch screenem nebo z počí-
tače s instalovaným vizualizačním soft-
warem xVision, ale také z nadřazených
systémů, případně i přes internet. Přímo
z místa, ale také pohodlně na dálku, lze
řídit osvětlení a spínání spotřebičů, ote-
vření pří jezdové brány, ovládat rolety,
vytápění (i jednotlivé radiátory), zabezpe-
čení domu, kontrolovat spotřebu energií
a řadu dalších funkcí.
Ovládání mobilním telefonem
d
Mobilním telefonem je možné ovládat RF
komponenty pomocí SMS nebo i prozvo-
něním. Je k tomu však zapotřebí propoje-
ní RoomManageru (integrovaný Bluetoo-
th) s průmyslovým GPRS SMS Bluetooth
modemem nebo starším mobilním tele-
fonem. Modem zajišťuje obousměrnou
komunikaci s telefonem uživatele právě
prostřednictvím SMS zpráv nebo pro-
zvonění. Systém povoluje přístup až pěti
autorizovaným uživatelům.
Ovládání RF systému z „nadřazených“
systémů (např. audio) je umožněno díky
zmíněnému rozhraní ECI, které umožňuje
připojení k internetu pro případnou aktu-
alizaci funkcí a je již dopředu připraveno
pro nadcházející éru adresace IPv6.
Cena jednotky ECI pro koncové zákazníky
je 5 900Kč bez DPH.
