obrábění, ale i dalších oborů souvisejí-
cích s broušením.
Na tyto řady navazují:
PRG-DXNC
– velmi přesné rovinné brus-
ky s rotačním stolem.
Profilové brusky
d
Mezi ně patří i brusky
ACC-iQ
s opcí ISO
programování, která umožňuje broušení
2D tvarové plochy. Plně 3D profilovými
bruskami jsou stroje řady
UPZ
s možnosti
simultánního řízení tří os.
Tyto stroje využívají rozsáhlých přídav-
ných zařízení jako jsou CCD kamery pro
kontrolu a korekci profilu a nejrůznější ty-
py orovnávačů . S použitím linearních mo-
torů pohonu stolu dosahují vysokých osci-
lačních rychlostí.
Brusky pro broušení
vnějších rotačních ploch
d
Okamoto je uvádí na trh pod označením
OGM-EXB/III
v MDI provedení nebo
OGM-NCB/III
v provedení s CNC řízením.
Řada
OGM200
s oběžným průměrem
do 200 mm a brusnou délkou do 500 mm.
Řada
OGM300
s oběžným průměrem do
300 mm a brusnou délkou do 1 500 mm.
V nejnovějším provedení obě řady vyu-
žívají rovněž programování přes grafické
symboly. Brusky OGM v provedení U –
universal jsou vybaveny přípravou pro
broušení otvorů.
Brusky na otvory
d
Brusky s označením IGM jsou dodávány
v provedení s jedním nebo dvěma vřeteny
pro komplexní obrobení vnitřních i přileh-
lých čelních ploch.
IGM 2TNC
– pro dlouhé obrobky s mož-
ností použití lunety.
IGM15EXIII
– mechatronické provedení
s pevnými cykly a programováním grafic-
kými symboly.
IGM15NCIII
– CNC řízení s interpolací
ve dvou osách pro broušení vnitřních ku-
želů a tvarových ploch.
IGM15NC-2
– CNC bruska na díry se
dvěma vřeteny.
Portfolio brusek dále doplňuje i lapova-
cí zařízení s volným abrazivem zvané
AeroLap. Jako abrazivo je použit diaman-
tový prach, nosičem jsou gumová tělíska
otírající se o lapovaný povrch přítlakem
vzduchu. Zařízení leští bez mechanického
poškození jakékoliv vnitřní otvory, formy
a modely. Je využíváno i pro zlepšení po-
vrchu řezných nástrojů před a po nanáše-
ní povlaků.
Ve své 85 let staré historii se stalo Oka-
moto jedním z největších výrobců brusek
a systémů dokončovacích operací na svě-
tě. Bezpochyby důležitou strategií společ-
nosti aplikovanou již několik desetiletí je
cílená orientace na vývoj strojů pro výro-
bu klíčových komponent perspektivních
inovativních produktů jakými byly a jsou
například polovodičové prvky včetně mik-
ročipů, ploché obrazovky, zařízení využí-
vající alternativních zdrojů a další.
p
www.misan.cz
51
w w w . t e c h n i k a a t r h . c z
o b r á b ě n í , s t r o j e a n á s t r o j e
b

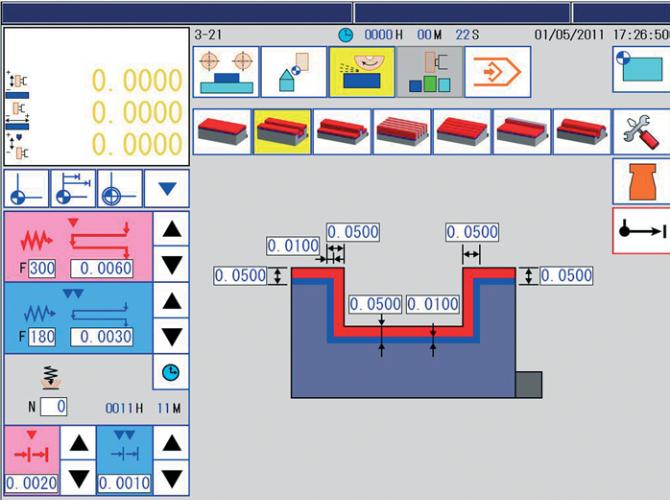

Obrazovka programování broušeného tvaru

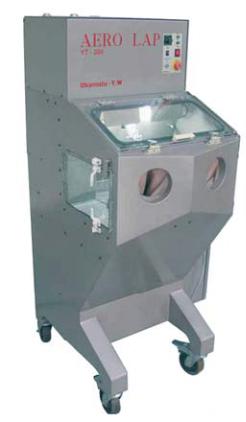

Lapovací zařízení Okamoto Aerolap

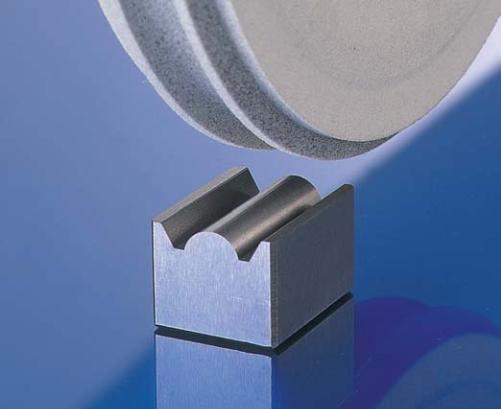

Broušení podélného profilu
Příklad výrobků broušených na rovinných bruskách Okamoto
