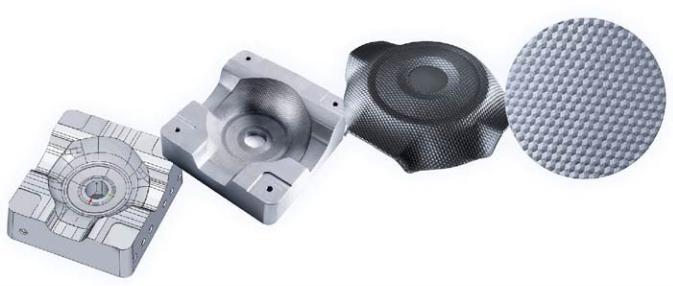

geometricky definovanou pyramidovou
strukturu povrchu volantu.
Údaje popisující povrchovou strukturu, po-
třebné pro laserovou technologii, jsou vy-
tvořené na základě bitových map odstínů
šedé a pomocí speciálního software přida-
ného do digitálních 3D tvarů metodou tzv.
mappingu. Inteligentní softwarová funkce
LASERSOFT 3D TEXTURE pak realizuje na
základě těchtoúdajůo struktuře vlastní obrá-
bění, generujeCNCprogramobrábění, simu-
luje předemobrábění v 3Da umístí obrobek

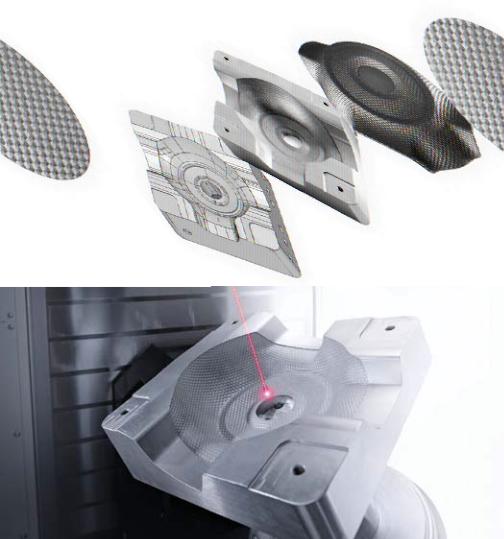

tak, aby laserový paprsek dopadal na povrch
vždy pokud možno pod ideálním úhlem
90°. Pro tento náročný úkol je stroj vybaven
výkonnýmCNC řídicím systémem Siemens
840D solutionline s ovládacím panelem
DMG ERGOline
®
a 19" TFT obrazovkou.
Aplikace:
d
• Automobilový průmysl: komponenty
interiéru, kryty motoru
• Bí lá technika (přístroje pro domácnost)
• Mobilní telefony
• Elektronika (např. PC periferie, tělesa
kamer, TV skříně)

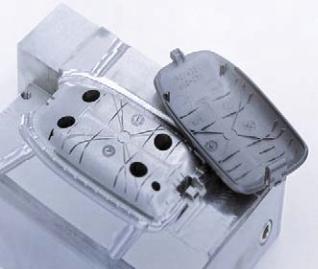

• Výroba forem (např. formy pro

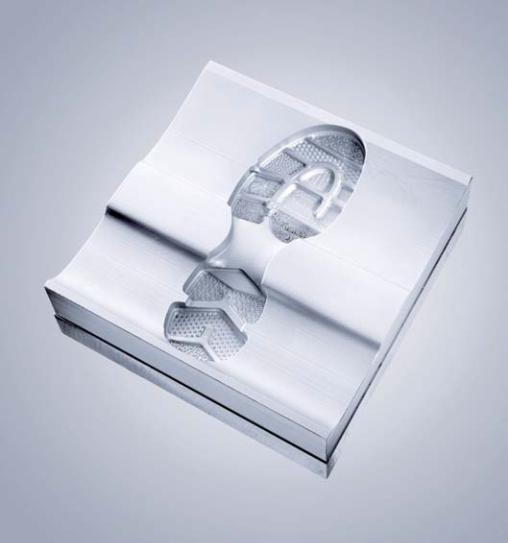

vyfukování PET láhví, podrážky, formy
pro odlévání plastů vstřikováním)
Význačné znaky stroje
LASERTEC 65 Shape
d
• 5osé frézování dí lů forem, resp.
tvarových dí lů a obrábění jejich
povrchových struktur laserem na jedno
upnutí na jednom stroji
• Obrábění geometricky definovaných
povrchových struktur laserem na
libovolných 3D plochách
• Environmentálně šetrné obrábění
s nejvyšší opakovatelností (na rozdí l od
technologie leptáním)
• Flexibilní integrace laserové skenovací
hlavy prostřednictvím DIN HSK
rozhraní
• Maximálně kompaktní, inherentně
tuhý monoBLOCK
®
stojan s optimální
přístupností (světlost dveří 1 430mm)
• Neomezené nakládaní a odebírání
obrobků jeřábem shora pro obrobky
s průměrem 840mm a hmotností až
1 800kg
• Výkonný CNC řídící systém Siemens
840D solutionline a procesně
komplexní funkce LASERSOFT 3D
TEXTURE (z bitové mapy až po
hotovou formu pro odlévání plastů
vstřikováním)
• Speciální softwarová funkce
LASERSOFT 3D TEXTURE pro
automatizované generování programu
• Neomezené designové možnosti pro
geometricky definované 3D povrchové
struktury na plochách libovolných
tvarů
• Maximální opakovatelnost
• Plně digitalizovaný procesní řetězec
p
DMG Czech s.r.o.
Kaštanová 8, 620 00 Brno
e-mail: dmg@dmgbrno.cz
telefon: +420 545 426 311
http://cz.dmg.com
Flexibilní integrace technologie rozšiřující designové
možnosti při výrobě forem
