Test tření systému ocel/POM – suchý a lubrikovaný
Osička
Destička
Uchycení destičky se samočinným
nastavením (pohyb v ose x, y a z)
Kulička
Uchycení kuličky
Tribologie
s reometry
Anton Paar

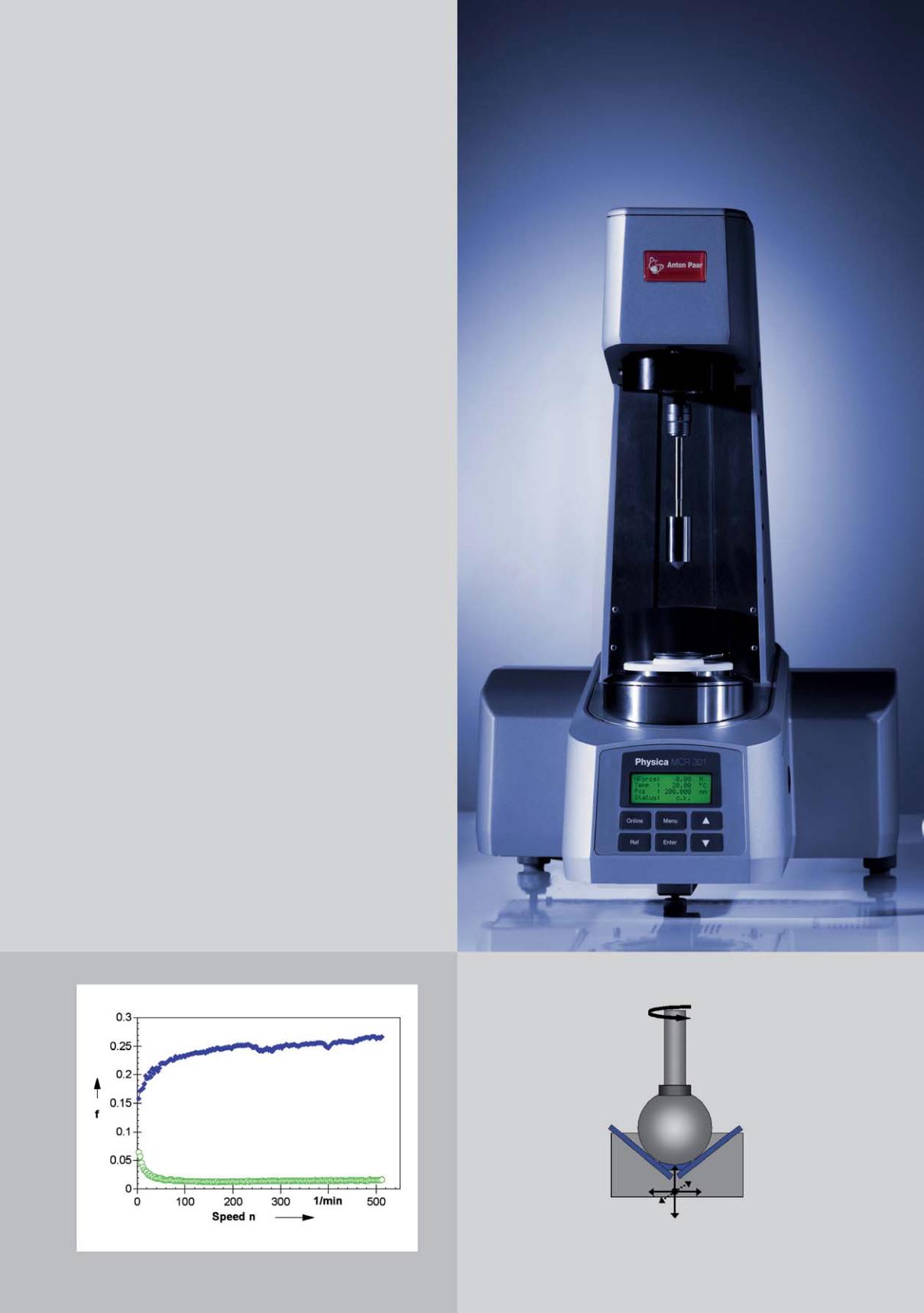

Reometry Anton Paar, modelové řada MCR, jsou přístroje na
trhu výborně etablované pro měření reologických vlastností,
například vzorků potravin, barviv, olejů a maziv. Anton Paar
v nedávné době představil ve spolupráci s německou firmou
Dr. Tillwich GmbH nový tribologický systém pro reometry
Physica MCR. Toto inovativní příslušenství transformuje
konvenční reometr na tribometr pro testy v uspořádání
kuličky na třech destičkách.
Uspořádání měřicího systému
Zařízení na principu kuličkové geometrie se sestává z osičky,
kuličky a uchycení kuličky, které umožňuje použití kuliček
z různých materiálů a jejich jednoduchou výměnu. Destičky
ve spodní části měřicího systému jsou uchyceny ve speciálním
pružinovém uspořádání, které umožňuje pohyb ve všech
směrech v osách x, y a z. Tato flexibilita zajišťuje koaxiální
nastavení uchycení pro zajištění rovnoměrné distribuce síly
z kuličky na všechny 3 destičky. Prostřednictvím peltier článků
instalovaných v bezprostřední blízkosti systému a přídavného
krytu s aktivním ohřevem/chlazením je výborně zajištěna
temperace v rozsahu –40 °C až +200 °C.
Měření
Tribologická cela je unikátní příslušenství reometrů Physica
MCR a je možné ji využívat společně s ostatními standardními
funkcemi přístroje, jakými jsou rychlá a přesná regulace
normálové síly až do 50 N, excelentní řízení rychlosti rotace,
uživatelsky komfortní software a flexibilní nastavení testů.
Přiložený graf znázorňuje test tření mezi kuličkou
a polyoxymetylenovými destičkami (POM). Normálová síla
FN byla nastavena na konstantní hodnotu 6 N a rychlost
rotace se zvyšovala v rozsahu n = 0 až 500 min
-1
(koeficient tření f = F
R
/F
N
).
