Převodovky bezvůlové
d
Výrobcem těchto převodovek je francouz-
ská firma Redex, se kterou TAT – pohonová
technika spolupracuje již mnoho let a spo-
lu na českém trhu aplikovaly už několik
převodovek. Převodovky je možné použít
jak s mechanickým (pomocí patentované
spojky), tak i elektrickým předepnutím,
skládají se ze dvou paralelně umístěných
předepnutých planetových převodovek
s integrovaným pastorkem. Převodovky
jsou dodávány v univerzálním krytu (pro-
vedení DRP) nebo samostatně (provedení
KRP – je ekonomicky zajímavější). Spojení
motoru s převodovkou je bezproblémové:
přes přírubu lze umístit motor přímo na
převodovku (typ M) nebo ze strany (typ R)
či shora v 90° (typ P).
Mezi novinku v této oblasti patří bezvů-
lová převodovka KRPX. Je nabízena ve
třech velikostech (2, 3 a 4) s elektrickým
přepnutím. Převodové poměry jsou u jed-
nostupňové převodovky (i = 5, 7, 10)
u dvoustupňové (i = 21, 31, 46, 61, 91). Vý-
stupní krouticí momenty jsou v rozmezích
235–19 000 Nm, tuhost převodovky činí až
333 000 N/mm, stupeň účinnosti je 96%.
Výhoda oproti KRP spočívá v jednodušší
montáži a upevnění převodovek na stroj.
Převodovky velmi přesné
– šnekové
d
Tyto převodovky, stejně jako ozubené
tyče, pastorky a příslušenství, vyrábí ně-
mecká f irma Atlanta Antriebssysteme
GmbH. Čtyři typy převodovek – u kte-
rých jsou všechny vnější rozměry shodné
a tudíž i zaměnitelné – tvoří tzv. rodinu
a umožňují vybrat optimální řešení pro
danou aplikaci. Výstupní část převodovky
lze dodat s přírubou EN ISO 9409, s hří-
delí s lícovaným perem nebo s upínacím
pouzdrem. Provedení a kvalita ložisek na
výstupu odpovídají kvalitě a přesnosti pře-
vodovek. Nejpřesnější je typ převodovky
HT. K základním charakteristikám šneko-
vých převodovek HT patří velmi přesné
provedení <1 arcmin (přesnost je možno
nastavit) a velmi vysoká tuhost. Převodov-
ky disponují čtyřmi osovými vzdálenostmi
(50, 63, 80 a 100 mm). Převodové poměry
jsou i =4,75–50,00, výstupní krouticímomen-
ty pak 75–1 350 Nm při n1 = 1 500 min
-1
.
Převodovky velmi přesné
– planetové
d
I planetové převodovky od firmy Neugart
GmbH nacházejí velmi široké uplatnění
u obráběcích strojů. Jednou z jejich vý-
hod je možnost si vybrat odpovídající tvar
a konstrukci pro své řešení. Ve velmi přes-
ném provedení nabízíme převodovky pří-
mé, úhlové i přírubové (typ PLFN). Ty jsou
obzvláště oblíbené díky své kompaktnosti,
vysoké tuhosti a malým rozměrům. Novin-
ka v podobě typu PLFN disponuje čtyřmi
konstrukčními velikostmi (64, 90, 110, 140).
Převodové poměry jsou i = 4–100, přesnost
převodovky až pod <1 arcmin. Výstupní
krouticí momenty jsou až do 1 000 Nm
a stupeň účinnosti činí 98%.
Důležitost volby komponentů
d
To bylo krátké představení některých
možností pohonů firmy TAT – pohonová
p ř e v o d y , p o h o n y
a
Pohony pro tento segment strojů musí splňovat mnoho náročných
parametrů. Mezi ty nejdůležitější patří maximální přesnost, vysoká
tuhost, vysoké výstupní krouticí momenty či vysoké otáčky. Firma
TAT – pohonová technika, s.r.o., zastupuje na českém trhu několik
světově známých výrobců velmi kvalitních převodovek. Proto vám
můžeme nabídnout několik možností technického řešení
– od převodovek bezvůlových po planetové či šnekové.

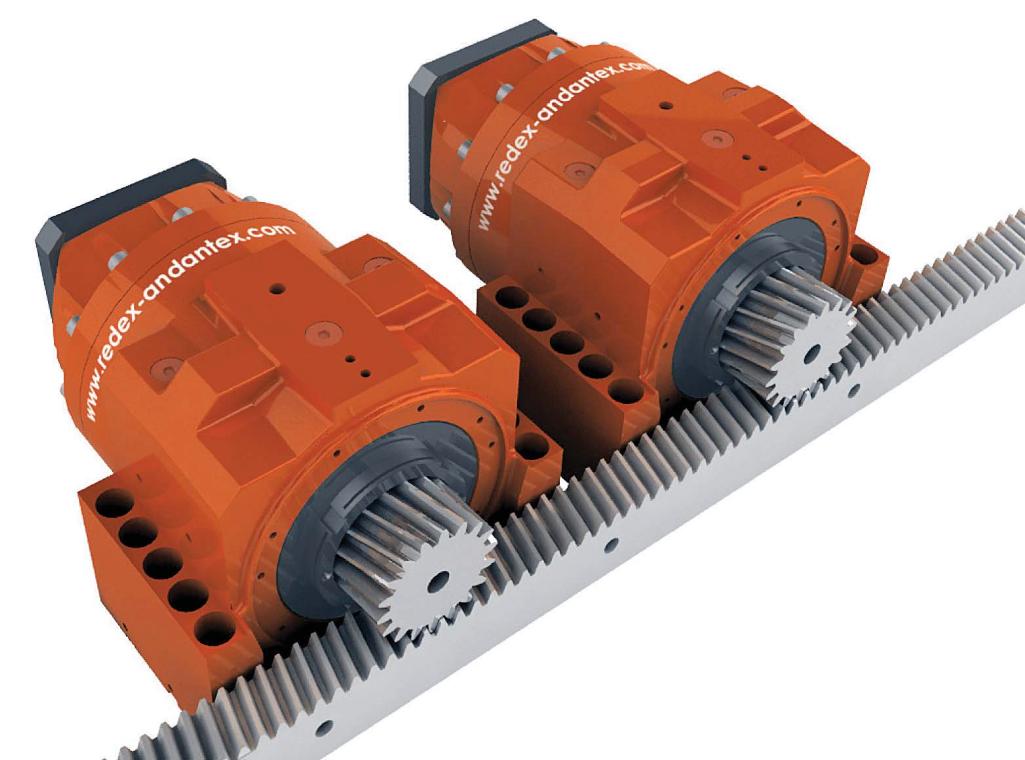

bezvůlová převodovka KRP
Pohony pro
obráběcí stroje
