Obvyklé řešení
d
Při obvyklém řešení pohybu materiálů
či jiné zátěže je schéma asi takovéto.

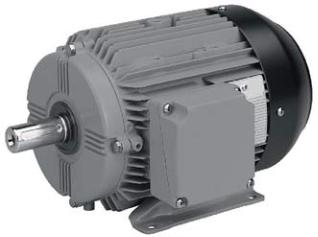

Elektromotor s konstantními otáčkami
pohání hydraulické čerpadlo tak, aby se
dosáhlo požadovaného průtoku a tlaku.
Ventily nastavují správný průtok podle
požadavků. V případě pomalého pohy-
bu vyplývá z nadměrného průtoku, kte-
rý musí čerpadlo dodat, ztráta výkonu.
Tento nadměrný průtok následně zahří-
vá kapalinu, která se musí zchladit. Tedy
pokud není čerpadlo schopné dodat
průtok a tlak potřebný k pohybu zátěže,
výsledkem bude ztráta výkonu, přehří-
vání a zbytečně vynaložená energie na
chlazení celého systému.
Optimalizované
řešení Parker
d
Dí ky opt imal izovanému
řešení Parker však můžete
tento systém od základu
zjednodušit. V tomto řešení

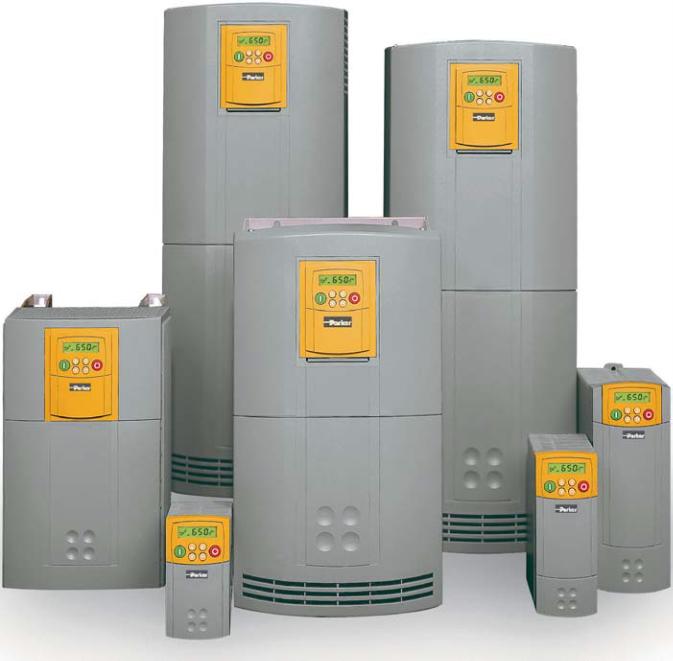

řídí rychlost otáček elektro-
motoru frekvenční měnič.
Takto řízený elektromotor
může efektivněji pohánět
čerpadlo. Proporcionální
tlakové regulační ventily re-
gulují tlak, což vede k řízení
v systému Power Control.
Zjednodušený hydraulický
systém znamená lepší spo-
lehlivost, vyšší produktivitu
a nižší náklady na údržbu a energie. Při-
způsobení otáček elektromotoru v kom-

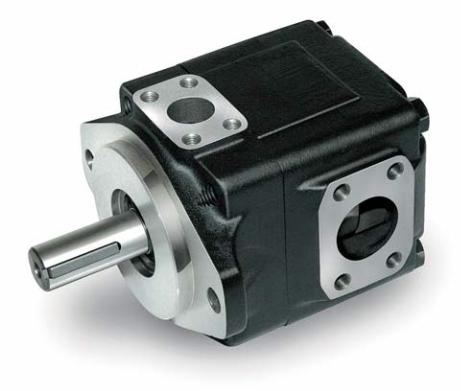

binaci s tichými lamelovými čerpadly
Parker Denison optimalizují výkon celého
hydraulického systému a snižují též hla-
dinu hluku.
Výhody optimalizovaného řešení
d
Systém Power Control umožňuje nasta-
vení výkonu přesně podle požadavků.
Na kompletaci tohoto řešení postačují
standardní elektromotory, hydraulická
čerpadla či ventily. Stejně tak stačí běžné
frekvenční měniče s ochranou motoru.
Optimalizovaný systém bude mít pozitiv-
ní vliv na životnost jak samotného motoru,
tak i čerpadla a ostatních hydraulických
komponentů. Díky své jednoduchosti tak
budete potřebovat méně komponentů, in-
tegrace do strojů je jednoduchá a údržba
bezproblémová. Tišší hydraulický systém
navíc zlepší pracovní prostředí a uspoří
náklady na zvukovou izolaci. A samotné
zvýšení účinnosti tak povede ke snížení
spotřeby energie.
p
www.parker.cz
Řešení pro úsporu
energie s frekvenčním
řízením hydrauliky
Parker
Náklady na energie se v posledních letech značně zvýšily
a vývojové trendy a prognózy též nepočítají s jejich snižováním,
ba naopak. Trendem budoucnosti je tedy úspora energií. Parker
Hannifin jako světový výrobce komponentů a systémů pro řízení
pohybu a regulace představuje nástroj na snížení spotřeby energií
pomocí frekvenčně řízené hydrauliky.
