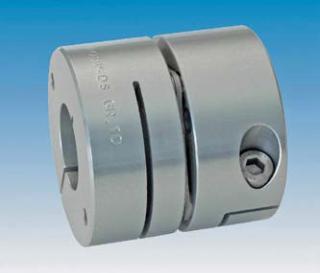

Roba DS – servospojka
(rozsah 35–150 Nm)
d
Servoosy hrají klíčovou roli v kvalitě ob-
ráběcího stroje. Rozhodující výkonnostní
faktory jako přesnost obrábění, rychlost
posuvu a životnost, záleží především na
kvalitě servoosy a jejích komponent. Pri-
mární funkce servospojky je přesný přenos
výkonu motoru na kuličkový šroub. Firma
BMC BALTAS s.r.o. nabízí servospojky
Roba DS od firmy MAYR. Lamelový sva-
zek je pružný v axiálním, radiálním i úhlo-
vém směru. Tento typ spojky se vyznačuje
vysokou torzní tuhostí a bezúdržbovou
konstrukcí. Oproti běžným typům využí-
vajícím masivní ocelové náboje, je nová
ROBA
®
-DS navržena s hliníkovými náboji,
které minimalizují moment setrvačnosti.
Další typy servospojek jako Roba ES
a Smartflex jsou popsány na naší webové
stránce.
Roba DS – celoocelová konstrukce
(rozsah 190–110 000 Nm)
d
Tato lamelová spojka, opět od firmyMAYR,
má patentované spojení lamelového svaz-
ku s nábojem, což umožňuje přenášet vy-
soké krouticí momenty při použití menších
velikostí spojky. Roba DS přenáší krouticí
moment absolutně bezvůlově s vysokou
torzní tuhostí a současně kompenzuje hří-
delové výchylky. Problémy, které mohou
nastat u jiných podobných spojek, jako
např. prohnutí lamel, mikropohyby ve spo-
jení lamel. svazku s nábojem, se u Roba DS
nevyskytují. Tyto spojky jsou k dispozici
v nerezovém provedení, v provedení ATEX
a mají několik různých variant konstrukcí
jako např. Roba DS v kombinaci s přetě-
žovací spojkou, s trubicí z kompozitních
materiálů, s měřičem krouticího momentu
apod. Tyto spojky se používají pro poho-
ny generátorů, dopravníků, kompresorů,
vodních čerpadel, drtičů, ventilátorů, je-
řábů a nachází uplatnění v chemickém,
potravinářském, balicím, papírenském,
dřevařském průmyslu apod.

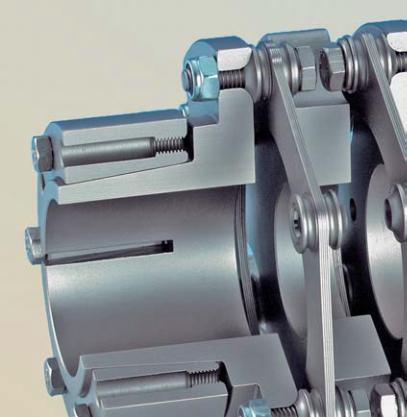

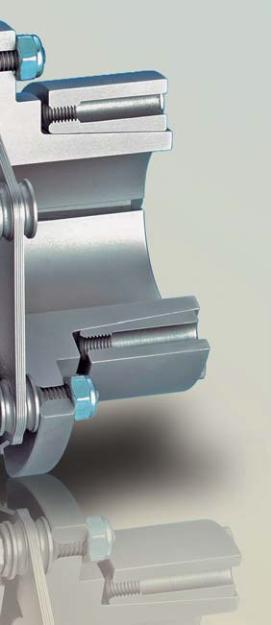

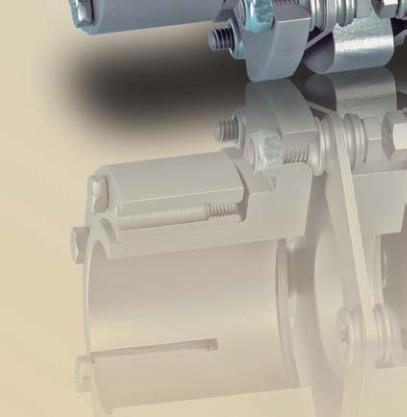

Torsiflex, DJ, DJCFT, HS –
(rozsah do 450 000 Nm)
d
Společnost BMC BALTAS s.r.o. zastupuje
také firmu BIBBY Transmissions, která již
přes 50 let vyrábí vysoce výkonné lamelové
spojky Turboflex, které jsou bezúdržbové,
nevyžadují mazání, kompenzují hřídelové
výchylky a mají výborný poměr výkon/
váha. Vyrábí se i v provedení ATEX a mo-
hou být vyráběny dle API 610/671. Nabízí-
me klasické lamelové spojky DJ, spojky
typu DJCFT s kompozitními trubicemi, vy-
sokovýkonné turbospojky typu HS a další
speciální provedení, které jsou od zákazní-
ků požadovány. Všechny tyto spojky mají
integrovanou ochranu proti přetížení.
p
www.bmcbaltas.cz
LAMELOVÉ SPOJKY
KOMPENZUJÍCÍ HŘÍDELOVÉ VÝCHYLKY
Torzně tuhé, bezvůlové
Instalujte do Vašich pohonů bezúdržbové lamelové spojky, které nevyžadují mazání.
Obraťte se na naše technické oddělení a my Vám zajistíme optimální variantu spojky.
