Není třeba zdůrazňo-
vat, že firma Winkel a její
pracovníci hledají ve spolupráci
se zákazníkem řešení na míru pro jeho
potřeby a toto řešení poté i sami realizují.
Elektromechanická nakládací
stanice palet PAS 15 ER
d
Elektromechanická nakládací stanice pa-
let za cenu výhodné hydraulické varianty.
To bylo cí lem firmy WINKEL při vývoji
nové nakládací stanice palet PAS 15 ER.
Nakládací stanice je plně vybavena po-
honem SEW a disponuje bezúdržbovými
hnacími komponenty. Hnací stanice se
dodává spolu s veškerým příslušenstvím
a bezpečnostní technikou a je zřetelně
cenově výhodnější, než současné elek-
tromechanické varianty.

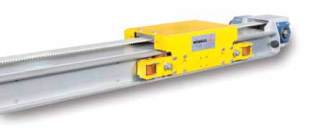

Lineární osy PLE
d
Rychle, potichu, bezúdržbově a za vý-
hodnou cenu. Tyto
atributy má staveb-
ní řada lineárních
os PLE. Na výrobu
byly použity nové přes-
né profily v lehkém provedení,
které byly zhotoveny ve spojení s jed-
notkami nastavitelných vodicích rolen,
a to jak polyamidovými, tak v provedení
Vulkollan. Tyto jednotky disponují radiál-
ně i axiálně nastavitelnými rolnami, aby
mohl být vodicí vozík naprosto libovolně
nastaven a to u neo-
p r a c o v a n ý c h
vodicích profilů.
O vysokou rych-
ost a tichý chod
l
e stará vrst va
s
midu, případně
polya
ulkollanu. K do-
také vrstva v
osy PLE s poho-
stání jsou také lineární
y nebo ozubené
nem na ozubené řemen
hřebeny. Nejvyšší
provozní rychlost
činí 5 m/s, mož-
né zatížení je až
100 kg. Díky inte-
ligentní konstrukci
se tyto lineární
os y obe j dou
bez jakéhokoli
mechanického
opracování. Dí ky
tomu jsou v součas-
nosti absolutním vítě-
zem co se týká ceny i vý-
konu v nosnosti do 100 kg.
Využití naleznou v automobi-
lovém průmyslu, v oboru obalové tech-
niky nebo logistice.
A K L – přístroj
k obsluze regálů Colibri
d
Hbitě jako kolibřík…
… se pohybuje nový automatický přístroj
k obsluze regálů od firmy WINKEL. Pa-
lety skládá s lehkostí ale zároveň rych-
,
le, souvisle a přesně. Při vývoji ve firmě
WINKEL byly použity
zcela nové konstrukč-
ní principy, které jsou
v tomto oboru nej-
lepšími na trhu.
Hlavní předností tohoto řešení je po-
hon prostřednictvím kloubových hřídelí,
mechanicky synchronizované pohony
přes ozubené hřebeny se šikmým ozu-
bením a vysoce-pevnostními plastovými
pastorky.
Díky tomuto konstrukčnímu principu
byly odstraněny mnohé nedostatky již
existujících systémů. Minulostí jsou tedy
problémy se synchronizací elektricky
poháněných hřídelí, stejně jako defekty
30
manipulaèní technika
I
doprava
I
automobilový prùmysl
Komplexní řešení
pro
skladovou mechanizaci
od firmy
Winkel
Firmu Winkel GmbH
sídlící v německém
Illingenu jsme si již
v minulých vydáních
našeho časopisu
představili jako jednoho
z významných světových
výrobců komponentů
lineární techniky
a kompletních lineárních
X-Y-Z systémů. V tomto
čísle bychom Vám chtěli
firmu Winkel představit
i jako dodavatele
a výrobce systémů
pro automatizaci
a mechanizaci skladového
hospodářství. Pro ilustraci
vybíráme z posledních
novinek tohoto výrobce
3 kompletní systémy,
které umožňují řešit
problémy s paletizací
a ukládáním součástek
ve skladech a logistických
centrech.
T+
T
T e c h n i k a a t r h
11–12 / 2 0 1 2
Elektromechanická
nakládací stanice palet
PAS 15 ER
Lineární osy PLE
