Když jsou přiváděny hlavy válců od první-
ho mechanického obrábění, jsou znečiš-
těny flitrovými otřepy a zčásti i zbytky pís-
ku z lití. Za účelem jejich odstranění
integroval výrobce automobilů do stávají-
cích výrobních linek dvě identická tryska-
cí zařízení. Vznikl tak jeden z prvních po-
žadavků na výrobce tryskací techniky,
jehož zařízení vyžadovala pouze defino-
vanou plochu pro instalaci. Dalším kriteri-
em byla oblast, která měla být tryskána:
obrobena měla být pouze strana se spalo-
vací komorou, přičemž měly být tryskání
ušetřeny tři otvory a nesměl být poškozen
matrix kód. Tyto problémy vyřešila firma
Rösler použitím kompaktních tryskacích
systémů s otočnou komorou RWK 6/12-2
a obalovou kružnicí obrobku 600 mm s
výškou 1 200 mm. Každé zařízení má dvě
komory, které umožňují vkládání a vyjí-
mání paralelně s procesem tryskání. Po-
žadovanou intenzitu tryskání zajišťují
vždy dvě turbíny Hurricane
®
H 32 s pří-
konem 7,5 kW.
Polohování, zakrytí
a tryskání během 60 sekund
d
Díly jsou dopravovány k tryskacím zaříze-
ním válečkovými dopravníky. Tam jsou
uchopeny robotem, speciálním podáva-
cím systémem vyvinutým pro firmu Rös-
ler. Robot umožňuje uchopit hlavu válce
v různých místech. Systém uchopí hlavu
válce nejprve za úchyt a dopraví ji k opá-
sací stanici. Při druhém uchopení je sou-
částka umístěna na upínač obrobku, tva-
rovaný specificky pro daný případ použití.
Část obrobku určená k otryskání se na-
chází nahoře, tři otvory a matrix kód jsou
automaticky zakryty piny respektive des-
kou. Když je hlava válce upevněna na upí-
nači obrobku, je řízeně dopravena do
tryskací komory z manganové oceli, vyba-
vené výměnnými deskami. Během proce-
su tryskání provádí upínač obrobku kýva-
vý pohyb. Díky tomuto pohybu jsou
obráběny pouze části hlavy, které mají být
otryskány. Po tryskání dopraví zařízení
obrábění
l
tváření
l
dělení materiálu
T+T
T e c h n i k a a t r h
9 / 2 0 1 3
66
Otryskávání částí hlav válců
Kompaktní tryskací zařízení s otočnou
komorou, integrované do výrobní linky
U vedoucího jihoněmeckého výrobce automobilů
umožňují dvě tryskací zařízení Rösler
s otočnou komorou, integrovaná do stávajících
výrobních linek, otryskávání částí hlav válců.

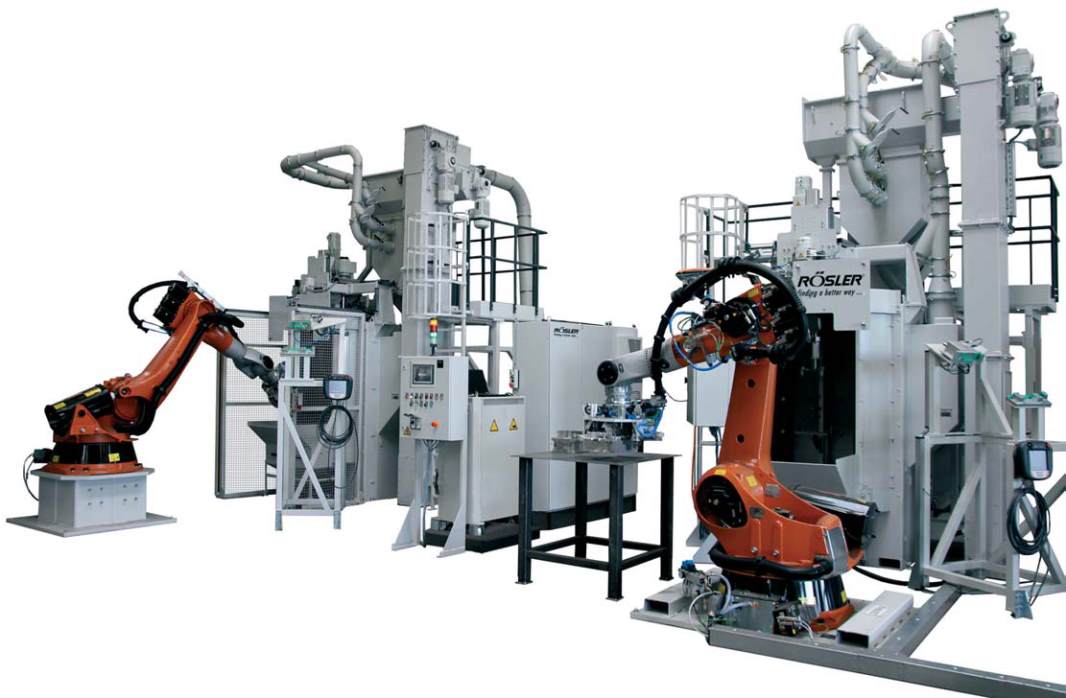

Kompaktní tryskací zařízení s otočnou komorou
byla integrována do stávajících výrobních linek
