ToolCell reaguje na trend zmenšování ve-
likostí dávek, zkracování průběžných časů
a zvyšování výkonu pro umožnění nižších
zásob a výroby přesného počtu kusů s do-
dáním pro výrobní linky v požadovanou
dobu (just in time). ToolCell rovněž snižu-
je mzdové náklady eliminováním potřeby
kvalifikovaných pracovníků znalých postu-
pů seřizování nástrojů.
Inovační výměník nástrojů
d

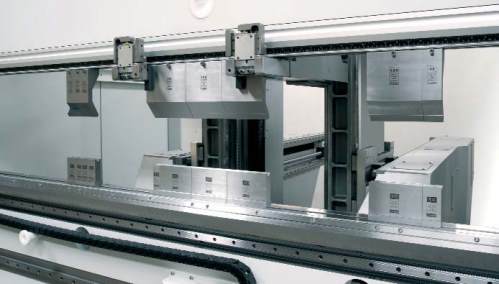

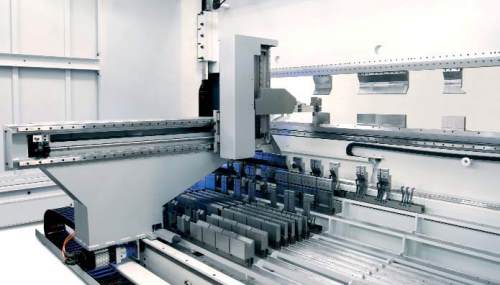

ToolCell je hydraulický ohraňovací lis s in-
tegrovaným zásobníkem horních a spod-
ních nástrojů umístěným pod zadním do-
razem stroje. Novátorská konstrukce
upínače, zabudovaného do ramena zad-
ního dorazu stroje umožňuje, aby zadní
doraz sloužil jako mechanismus výměny
nástrojů.
Zatímco se obsluha připravuje na další
práci, vybírá pracovní tabulku nebo pře-
mísťuje polotovary ke stroji, ohraňovací lis
automaticky vyměňuje horní a spodní ná-
stroje potřebné pro danou operaci.
Všechny nástroje zůstávají ve stroji, což
podstatně snižuje časy jejich výměny.
Přesné seřizování
d
Všechny nástrojové stanice jsou přesně
polohovány upínacím mechanismem. Se-
řizování nástrojových stanic, které je ty-
pické při ručním seřizování nástrojů, tímto
odpadá, čímž je optimalizován celkový
výkon stroje.
Sofistikovaný ohraňovací lis
d

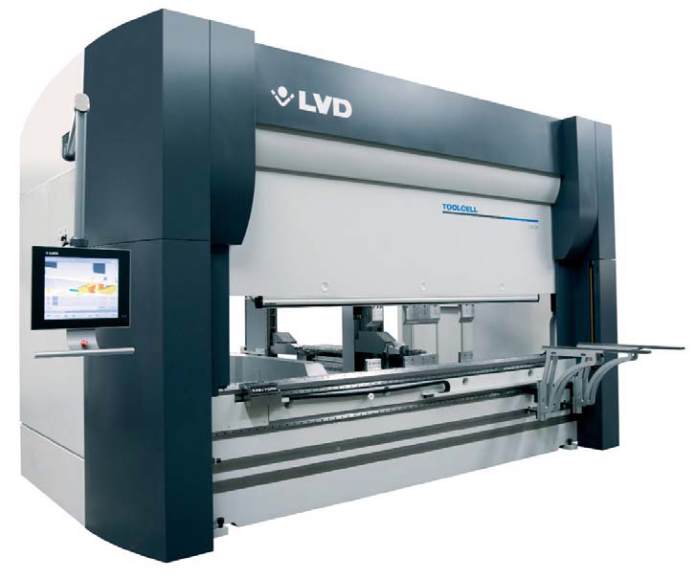

ToolCell je robustní a přesný ohraňovací
lis, vybavený moderní hydraulikou a elek-
tronikou, nabízený ve víceosém provede-
ní. Stroj má tuhý rám, který zajišťuje jeho
přesnost.
Tento ohraňovací lis obsahuje patentova-
ný systém LVD Easy-Form
®
Laser pro sle-
dování procesu a technologické korekce
zajišťující shodu rozměrů od prvního do
posledního kusu. Easy-Form Laser používá
měření u přední a zadní hrany razníku pro
určení přesné hodnoty úhlu zpracováva-
ného kusu. Snímače přenášejí data v reál-
ném čase do řídicí jednotky CNC, která je
zpracovává a následně přepočítává sprá-
vnou hloubku provozního nastavení pro
získání správného úhlu. Proces ohýbání
tak není přerušován, a nedochází k žád-
ným ztrátám výrobních časů.
ToolCell je vybaven poslední generací ří-
dicího systému Touch-B s 19" dotykovou
obrazovkou. Touch-B využívá intuitivní
grafické ikony k rychlému a efektivnímu
ovládání všech parametrů stroje. ToolCell
může být rovněž jednoduše programován
offline pomocí modulu LVD CADMAN
®
-B
Tool Changer.
Lis ToolCell je zatím k dispozici v prove-
dení s ohybovou silou 135 tun pro délky
do 3 060 mm a silou 220 tun pro délku
4 080 mm. Budou následovat provedení
s ohybovou silou 170 a 220 tun pro délky
3 060 a 4 080 mm. Systém může obsaho-
vat až dvě kompletní délky samostavitel-
ných nástrojů (razníků) a pět kompletních
délek spodních nástrojů (V matric). Ná-
strojová jednotka může být dodána s fle-
xibilním uspořádáním pro splnění konkrét-
ních výrobních požadavků.
p
www.newtech.cz
Belgická společnost LVD představuje ohraňovací lis
ToolCell s integrovaným výměníkem nástrojů.
Systém automatické výměny nástrojů ToolCell
snižuje seřizovací časy, maximalizuje výkon
a efektivnost malosériové a středně sériové výroby.
Ohraňovací lis s automatickou
výměnou nástrojů
TOOLCELL
Na MSV 2013 v Brně
uvidíte ToolCell 135/3060 ve stánku
firmy Newtech v hale B, stánek č. 62
