Atos divize pro výrobu hydraulických
systémů, vyvinula speciální pohonný
systém obsahující „chytré” hydraulické
agregáty umožňující úsporu energie, níz-
kou hlučnost a vysokou dynamiku pohy-
bových cyklů. Toho je dosaženo díky
moderním servoproporcionálním venti-
lům s integrovanou digitální elektronikou
pro přesné P/Q číslicové řízení.
Tento typ řízení umožňuje snadnou inte-
graci do moderní strojní automatizace dí-
ky sofistikovanému algoritmu a komuni-
kačnímu rozhraní aplikační sběrnice
(fieldbus). Široké spektrum digitálních
proporcionálních ventilů Atos představuje
řešení pro kontrolu procesu při zpracová-
ní plastů, umožňující kratší cykly, reprodu-
kovatelnou kvalitu a různorodou škálu vý-
robků v menších tolerancích.
Vstřikovací proces
d
Přesné dynamické regulace tlaku je dosa-
ženo pomocí proporcionálních ventilů s in-
tegrovanou digitální elektronikou a speci-
álním šoupátkem přímo vyvinutým pro
řízení všech fází vstřikovacího procesu.
Digitální P/Q regulator spolu s externím
snímačem tlaku zajišťuje vysoce dynamic-
ký a opakovatelný přechod z řízení tlaku
pro vstřikování na fázi udržovací a zpět.
Vysokorychlostní vstřikování
d
Tenkostěnné výrobky a nové druhy mate-
riálů vyžadují vysokou rychlost vstřikování
zajištěnou lisy s akumulátory. Široké
spektrum 2 nebo 3 cestných vestavných
servoproporcionálních ventilů (obr. 2)
umožňuje průtok až 10 000 l/min s ma-
lým tlakovým odporem (<25 bar) a krát-
kým časem odezvy (< 15÷20ms).
Řízení procesu vstřikování
d
Servoválce dle ISO 6020-2 s magneto-
strikčními snímači, těsněním s nízkým koe-
ficientem tření, zpevněnými a odpružený-
mi hlavami jsou řízeny proporcionálními
ventily se speciálně obrobenými šoupátky.
Použití těchto ventilů vede ke zvýšení
brzdného účinku formy a zvýšení opako-
vatelnosti cyklu vyžadovanou zejména lisy
s robotickou manipulací. Digitální propor-
cionální ventily splňují také podmínky pro
bezpečné tváření s nízkotlakou regulací při
závěrečné fázi zpracování (obr. 4).
Hydraulické agregáty
d
Pohon je zajištěn pístovými čerpadly, kte-
ré jsou ovládány pomocí proporcionál-
ních ventilů s digitální vestavěnou elektro-
nikou a s uzavřeným obvodem regulace
tlaku a průtoku; nastavení maximálního
výkonu je možné provést pomocí softwa-
ru a tím dosáhnout nižší spotřeby energie
a nižší hladiny zvuku (obr. 4).
Pohony lisů s akumulátory pro vysoko-
rychlostní vstřikování jsou sestaveny ze zu-
bových čerpadel s vnitřním ozubením (do
250 cm
3
a 280 bar) a elektromotory s frek-
venčním měničem sloužícím k variabilní
regulaci otáček motoru a tím regulaci prů-
toku čerpadla.
Tyto pohony jsou certifikovány CE/PED
v souladu s evropskou direktivou
97/23/CE PED a dodávány s návodem
k montáži, k uvádění do provozu a k údržbě.
Všechny naše hydraulické pohony jsou
vyráběny v souladu CE normami a směrni-
ci o strojích 2006/42/CE. V souladu s tě-
mito normami se používají monitorované
bezpečnostní ventily s TÜV certifikací.
p
www.atos.com
pohony
l
automatizace
l
převody
l
tribologie
T+T
T e c h n i k a a t r h
9 / 2 0 1 3
42
Digitální elektrohydraulika
pro stroje na zpracování plastů
„chytrý” systém s P/Q řízením & servoválci

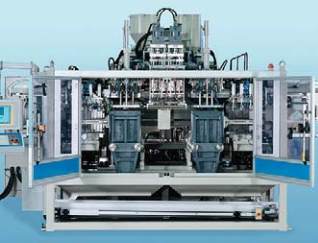

Obr. 1: Vyfukovací lisy
Nové elektrohydraulické řešení pro stroje na výrobu
plastů slibuje velké zlepšení kvality číslicového řízení.
Velkého pokroku bylo dosaženo zejména v oblastech
flexibility řízení, vyšší dynamiky a přesnější rychlosti,
polohové a tlakové regulace (obr. 1).

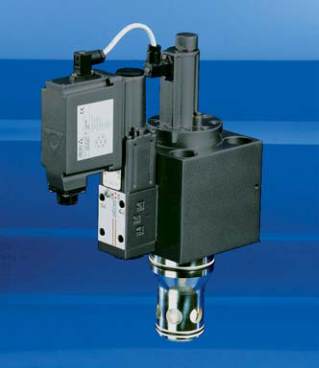

Obr. 2: dvoucestný vestavný servoventil
Obr. 5: „Chytrý” hydraulický agregát

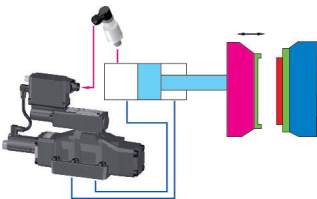

Obr. 4: Servoproporcionální P/Q řízení

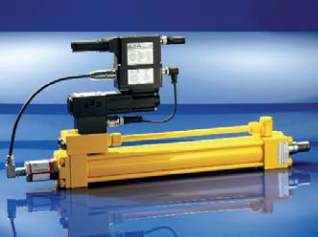

Obr. 3: ISO 6020-2 servoválec
