O přednostech a výhodách vakuových ma-
nipulátorů používaných k ruční manipulaci
nejrozmanitějších materiálů a pracovních
kusů bylo již mnohokrát napsáno. Ale pře-
sto je použití „vakua” jako media u jednot-
livých výrobců malé, protože existují
značné rozdíly v možnostech jeho nasa-
zení. Jedná-li se například o použití stan-
dardních vakuových komponent, musí se
zvážit výběr systému přísavek, efektivita
výroby vakua, ale také další aspekty jako
údržba a bezpečnost.
Vždy je však nutné udělat posouzení toku
materiálu, manipulačních nebo logistic-
kých úloh a teprve pak je možné navrhnout
optimální a efektivní řešení. Hlavně z toho-
to důvodu nabízí specializovaná firma
J. Schmalz GmbH a její zastoupení pro
Česko a Slovensko firma MAREK Industrial
a.s. širokou paletu vakuových manipuláto-
rů s různým výkonem, možností zatížení,
výrobou vakua, s různými přísavkami, pří-
slušenstvím a rovněž řešení jeřábů a pod-
věsných drah a realizuje z nich vaše opti-
mální řešení.
Vakuový hadicový
manipulátor JumboFlex
d
Manipulátor JumboFlex byl představen
v roce 2008 a existuje ve variantě zatížení
20 a 35 kg. Manipulátor má hadici o prů-
měru 80 nebo 100 mm podle maximální-
ho zatížení. Rychlost zdvihu je mezi
50–60 m/min. Celková vestavná výška je
od 2 500 do 2 850 mm a zdvih pak činí
1 500 až 1 800 mm. JumboFlex se může
instalovat i v nízkých prostorách s výškou
cca 3 000 mm pro přemisťování předmě-
tů, paletizaci, depaletizaci a kompletování.
JumboFlex se dá instalovat na otočné ra-
meno na sloupu nebo na zdi, případně na
podvěsnou pojezdovou dráhu a tím je
v pracovním prostoru vysoce flexibilní. Je
koncipován pro obsluhu jednou rukou,
a proto je s ním možné velmi přesně před-
měty uchopit, přemístit a uložit. Vakuum
pro provoz manipulátoru je možné vyro-
bit elektrickou vakuovou pumpou nebo
pneumatickým vícestupňovým ejektorem.
Ovládání pohybu nahoru a dolů i uvolňo-
vání manipulovaného předmětu se prová-
dí integrovaným ovládáním pomocí jed-
noho prstu. Pro JumboFlex existuje celá
řada různých variant přísavek, jako např.
samostatná přísavka na uzavřené kartony,
desky, ploché výrobky, korpusy, apod. Na
plastové pytle do 25 kg se používají speci-
ální přísavky na pytle. Na otevřené zapás-
kované nebo zasponkované kartony se
používá dvojitá přísavka, u které jsou obě
přísavky instalovány na jedné traverze.
Vakuový hadicový
manipulátor JumboSprint
s jednoduchou přísavkou
d
Jedná se v prvé řadě o přesné a příjemné
manipulování těžkých a špatně uchopitel-
ných kusů do 300 kg v drsných podmín-
kách, kde se ukazuje kombinace vakuové-
ho hadicového manipulátoru JumboSprint
a vhodné přísavky jako ideální.
Otočná ovládací rukojeť umožňuje
uchopení oběma rukama, a tak se dá celá
zvedací jednotka snadno a přesně ovládat.
Pracovník ovládá pomocí integrovaného
vakuového ventilu velikost vakua, přičemž
rychlosti zdvihu jsou až od 70 m/min.
Podle druhu zvedaného kusu se kombi-
nuje JumboSprint se vhodnou přísavkou.
Kruhová přísavka je vhodná na zvedání
sudů nebo kanystrů, zatímco přísavka na
pytle se hodí jak na papírové, tak i na pla-
stové pytle. Vakuum je v normálním pří-
padě vytvářeno přímořízenou vývěvou.
Nedávno se začalo v rámci inovace do-
dávat dálkové zapínání a vypínání vývěvy,
což ušetří čas obsluhy, protože vývěva se
může nacházet až 30 m od manipulátoru.
Vakuový hadicový manipulátor
JumboErgo s kompaktní
vícepřísavkovou hlavou
d
Jedná-li se o bezpečný, přesný a spolehlivý
transport, paletizaci a depaletizaci kartonů
a jiných nestabilních balení do 40 kg při-
chází do úvahy nejlépe dvojitý vakuový ha-
dicový manipulátor JumboErgo s vhodným
systémem přísavek. JumboErgo má kom-
paktní ovládací jednotku s integrovaným
otočným madlem, které umožňuje přes-
nou manipulaci při zvedání a umisťování.
Otočné madlo podporuje ergonomickou
manipulaci při skládání materiálu od země
až do výšky 2 m. Obslužné madlo rovněž
zajišťuje bezpečný odstup od jednotky.
Zvláště pro manipulaci nestabilních balení
a kartonů je vhodná vícepřísavková hlava
Compact o rozměrech 350×280×190 mm
a hmotnosti 6 kg. Podle manipulovaného
produktu a jeho vlastností se může počet
přísavek a jejich vlastnosti lišit. Přitom jsou
již v základním provedení všechny přísavky
odpruženy. Zdvih odpružení jednotlivých
přísavek je 50 mm. Tím se kompenzují ne-
rovnosti povrchu manipulovaného před-
mětu. Naopak při plošném uchopení se vy-
hneme deformaci nestabilního balení nebo
labilního produktu a tím zlepšíme procesní
stabilitu a bezpečnost při toku materiálu.
Dostatečné vakuum zajišťuje výkonná vý-
věva od firmy Schmalz, umožňující mani-
pulaci porézních kartonů.
p
www.marek.eu
Vakuové hadicové manipulátory od fy Schmalz umožňují ergonomickou
manipulaci s obaly a výrobky ve výrobním a distribučním toku materiálu.
Na základě širokého výrobního programu vakuových hadicových ma-
nipulátorů, vakuových přísavek a příslušenství lze realizovat
individuální a cenově výhodné řešení.
manipulační technika
l
doprava
20
T+T
T e c h n i k a a t r h
9 / 2 0 1 3
Vakuové ruční
MANIPULÁTORY

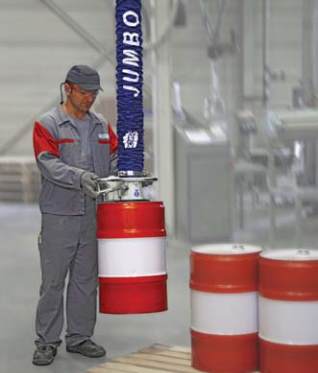

Vakuový hadicový manipulátor JumboSprint s kulatou
přísavkou pro manipulaci se sudy do 40 kg

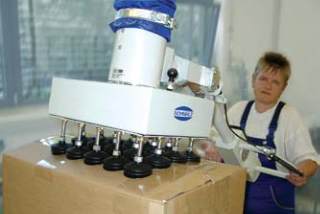

Vakuový hadicový manipulátor JumboErgo
s vícenásobnými přísavkami Compact pro manipulaci
instabilních, labilních nebo povrchově kritických balení

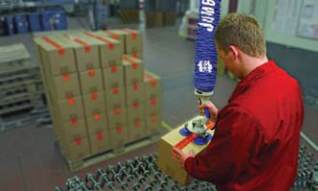

Vakuový hadicový manipulátor JumboFlex, vybavený
standardní přísavkou pro manipulaci s nádobami
a podobnými obaly do 20 resp. 35 kg
