Běžné pneumatické regulační obvody ob-
sahují sestavu válců, ventilových terminálů,
akčních členů, regulátorů průtoku a sníma-
čů. Všechny komponenty mají vlastní ko-
nektory a příslušenství. V typické úloze je
třeba pro realizaci jedné funkce až třináct
různých komponent. Tato složitost před-
stavuje skutečnou nevýhodu a omezení.
Společnost Norgren, na základě těsné
spolupráce se zákazníky, hledala způ-
sob, jak toto omezení překonat a uspo-
kojit individuální požadavky uživatelů.

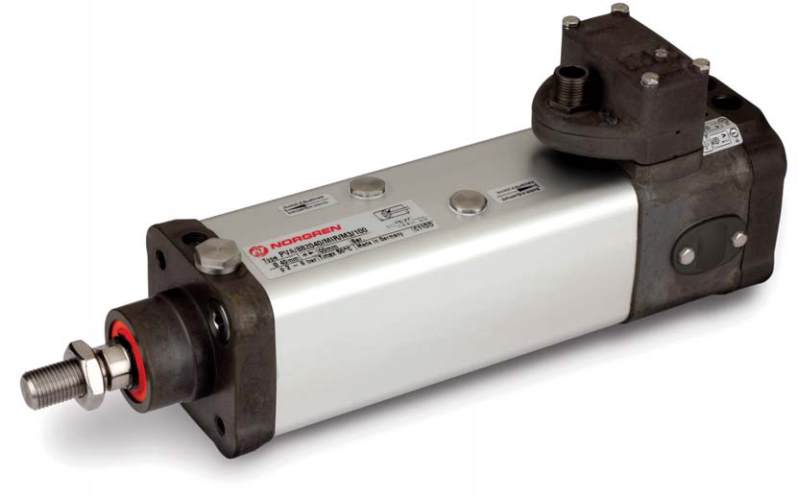

Výsledkem jsou integrované jednotky
IVAC (Intergrated Valve and Actuator
Control), které kombinují válce, reguláto-
ry průtoku, tlumiče a snímače v technicky
sladěný a výhodný celek.
IVAC je akční člen, optimal izovaný
s ohledem na hmotnost a zastavěný pro-
stor, vhodný pro průměry 40 až 80 mm,
který zahrnuje i ventily a magnetické spína-
če a umožňuje tak realizovat kompletní re-
gulační obvod. Každá jednotka, vhodná jak
pro nové stroje, tak pro retrofit stávajících
instalací, má jen jedno pneumatické a elek-
trické připojení a eliminuje potřebu použití
samostatných ventilových terminálů, kom-
ponent, pneumatických rozvodů a příslu-
šenství.
Tato integrovaná platforma snižuje uži-
vatelům náklady mnoha různými způso-
by. Protože instalace, údržba a nahrazení
jedné integrované jednotky jsou mnohem
jednodušší, zkracuje se doba a snižují ná-
klady potřebné na instalaci, uvedení do
provozu a plánovanou i neplánovanou
údržbu. Kratší odstávky pro údržbu pneu-
matického pohonu znamenají větší pro-
duktivitu zařízení. Kromě toho jsou elimi-
novány pneumatické rozvody mezi akčním
členem a ventilovým ostrovem, a tím se re-
dukuje mrtvý objem a snižuje spotřeba
tlakového vzduchu o až 50 %.
Náklady na jeden milimetr zdvihu jsou tak
ve srovnání s konvenčním řešením význam-
ně sníženy. Pro stroj s dvěma milióny zdvi-
hů ročně je úspora energie taková, že se ná-
klady na IVAC vrátí za jeden rok. IVAC
navíc zlepšuje vzhled strojů. Ostré, čisté
tvary vyhlížejí sofistikovaně a přispívají k to-
mu, že celé zařízení má moderní vzhled.
K dispozici je množství variant, včetně
verzí vhodných pro čisté prostředí a čiště-
ní agresivními prostředky, které umožňují
výrobcům strojů a zařízení snáze splnit
zvýšené požadavky na hygienu.
komponenty
l
materiály
T+T
T e c h n i k a a t r h
9 / 2 0 1 3
134
Společnost Norgren, přední mezinárodní firma v oblasti
pneumatických pohonů a fluidní řídicí techniky oznámila,
že uvádí na trh řadu inovativních a vysoce výkonných
pneumatických válců. Jsou navrženy s ohledem na významné
snížení spotřeby energie a provozních nákladů, určeny pro OEM
i koncové uživatele a vhodné pro všechny průmyslové aplikace.
Nové pneumatické válce
IVAC
od firmy
Norgren
nabízejí
dramatické snížení nákladů
Autor: Ing. Lumír Biskup, Norgren
