Převodník M-Bus – Ethernet
d
Rozhraní M-Bus (také Meter Bus) se
používá standardně pro odečet měřičů
spotřeby energií, tedy pro plynoměry,
měřiče tepla a elektroměry. Jeho alterna-
tivou je linka RS485 s protokolem Mod-
bus RTU, přesto se M-Bus užívá velmi
často. Právě převod na Ethernet je pro
dálkový odečet velmi výhodný, protože
umožňuje přenos dat i přes Internet. To
je jistě velmi zajímavé jak pro spotřebi-
tele, tak pro dodavatele měřené energie.
Konfigurace převodníku se provádí přes
interní webové stránky.
K převodu rozhraní M-Bus na Ethernet
jsou určeny převodní ky PiiGAB 810
(obr. 1) dodávané ve třech variantách, pro
5, 20 a 60 měřičů. Převodníky PiiGAB jsou
v provedení na lištu DIN. Součástí dodáv-
ky je i virtuální sériový port, který usnad-
ňuje začlenění do jiných systémů.
Dodat lze také „OPC server“, což je pro-
gram, který umožní odečet z měřičů růz-
ných výrobců.
Převodník HART – Ethernet
d
Rozhraní HART je určeno jako náhrada ana-
logové proudové smyčky 4–20 mA. Vysky-
tuje se tedy předevšímu různých čidel amě-
řicích přístrojů. Běžný je například u měřičů
tlaku. Převod rozhraní HART na Ethernet
umožňuje snadný přenos měřených veličin
v rámci sítě LAN i přes Internet.
K převodu rozhraní HART na Ethernet je
určen převodník HART ETH (obr. 2). Je kon-
vertována fyzická i datová vrstva – na straně
Ethernetu probíhá komunikace protokolem
Modbus TCP. Konfigurace převodníku se
provádí přes interní webové stránky.
Převodník je dodáván v robustním pro-
vedení s možností uchycení na lištu DIN.
Napájení může být v rozsahu 8–30 V. Kon-
trolky signalizují napájení a komunikaci
po obou rozhraních. Součástí dodávky
je i virtuální sériový port, který usnadňuje
začlenění do jiných systémů.
Stručně o protokolech
M-Bus a HART
d
StandardM-Bus (Meter-Bus) definuje fyzic-
kou i datovou vrstvu. Je odolný proti rušení,
umožňuje připojit více měřičů (až 250) na
jedno vedení a umožňuje připojené měřiče
i napájet. M-Bus je definován evropskou
NOVÉ PŘEVODNÍKY ROZHRANÍ
M-BUS A HART NA ETHERNET
Obr. 1 – Převodník M-Bus – LAN umožní
odečet spotřeby přes Internet

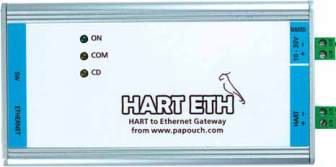

Obr. 2 – Převodník HART – Ethernet
M-Bus a HART jsou
specifická rozhraní pro
přenos dat, v některých
oblastech techniky jsou
však široce rozšířené.
Dále popsané převodníky
PiiGAB a HART ETH
konvertují rozhraní
M-Bus a HART na
Ethernet. Tím je
umožněno začlenit
zařízení s těmito
rozhraními do rozsáhlých
systémů, přenášet data
po celém světě. Použití
Ethernetu, který je dnes
všudypřítomný, také
zjednodušuje připojování
nových měřicích míst –
není třeba zřizovat žádná
vedení, převodník se
jen zapojí do nejbližší
zásuvky sítě LAN.
