ATEQ – výrobce přístrojů pro měření těs-
nosti představí na letošním Mezinárodním
strojírenském veletrhu v Brně nový lea-
kdetektor řady F620.
V průmyslovém prostředí je měření těs-
nosti častou výrobní kontrolou, která má
zásadní vliv na ověření funkčnosti kompo-
nentů nebo i celých sestav a výrobků. Set-
káváme se s ní při výrobě automobilových
dílů (motory, benzínové, vodní a brzdové
okruhy, spalinové cesty, světlomety, apod.)
komponentů plynových a vodních rozvodů
(boilery, sporáky, vodovodní ventily a ko-
houty), při vzduchotěsném balení potravin,
léčiv, kosmetiky a mnoho aplikací je spoje-
no i s výrobou lékařských přístrojů.
Měření těsnosti ATEQ F620
d
Firma ATEQ se specializuje již více než
čtyřicet let na měření těsnosti pomocí stla-
čeného vzduchu. V zásadě lze měření těs-
nosti stlačeným vzduchem rozdělit na mě-
ření poklesu tlaku a na měření průtoku,
přičemž obě veličiny spolu úzce souvisí.
Přístroj ATEQ F620 je diferenční měřid-
lo poklesu tlaku vzduchu. Princip spočívá
v tom, že přístroj naplní dva pneumatické
okruhy, okruh testovací (s měřenou součás-
tí) a okruh referenční na předepsaný tlak
testu. Ve fázi měření porovnává tyto tlaky.
Tímto uspořádáním je možné detekovat
v krátkém čase velmi malé poklesy tlaku
vzduchu v jednotkách Pascalů, přičemž tes-
tovací tlaky se běžně pohybují od různých
úrovní vakua po přetlak do 20 barů, což je
2 000 000 Pascalů. Aby bylo možné dosáh-
nout těchto hodnot, je potřeba optimálně
vzájemně sladit mechanickou část přístroje
s měřicí elektronikou.
Přístroj F620 nahrazuje
svého předchůdce F520
d
Zjednodušeně lze říci, že přístroj prošel
zcela zásadní inovací. Mechanická část –
pneumatické ventily, jsou nové konstrukce.
Kvalitní pneumatický ventilový blok je jed-
na z nejdůležitějších součástí leakdetekto-
ru. Musí zajistit rychlé plnění testovaných
dílů, být co nejtěsnější, odolný proti opo-
třebení s krátkou dobou odezvy. U F620 se
podařilo snížit vnitřní objem oproti před-
chozím typům až o 25 % při zachování
stejné průchodnosti, která je důležitá pro
rychlé plnění součástí. Malý interní objem
má zásadní vliv na rychlost a citlivost pří-
stroje zejména při měření malých dílů.
Společně s diferenčním snímačem ATEQ
šesté generace s rozsahem 50 Pa, 500 Pa
a 5 000 Pa představuje ideální dvojici, kte-
rá dohromady tvoří pneumatickou část
přístroje.
Podobně zásadní změnou prošla elek-
tronická část. Piezosenzor pro měření tla-
ku je integrován přímo na měřicí kartu sní-
mačů. Tento modul byl optimalizován tak,
aby především při měření malých poklesů
tlaku v řádek jednotek Pascalů byl elimi-
nován vliv šumů a nestability snímačů. Vý-
sledkem je další zlepšení v oblasti přes-
nosti, stability výsledků a opakovatelnosti
měření.
Rozhraní k okolním systémům, nadříze-
ným jednotkám a počítačům doznala také
změn. Reléová karta napěťových vstupů
a výstupů byla rozšířená o další programo-
vatelné vstupy. Lze tak automaticky vybírat
128 předem uložených testovacích progra-
mů nebo automaticky volit speciální cykly
a ovládat externě některé funkce přístrojů.
Přitom je tato karta plně kompatibilní
s předchozím typem F520. Je tedy bez pro-
blémů možné zaměnit původní přístroj je-
ho novější verzí. K rozhraní PROFIBUS,
PROFINET, DEVICENET přibude Ethernet
a WiFi. Na čelním panelu přístroje jsou USB
výstupy pro přenos dat a výsledků.
Novinky u přístroje F620
d
Uvedené změny, byť některé z venku ne-
viditelné, jsou ty nejzásadnější. Po stránce
designu a rozměrů přístroj navazuje na
předchozí řadu. To, co je na první pohled

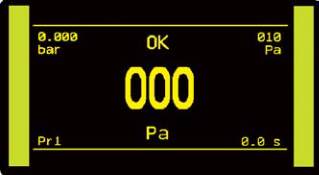

patrné, je nový barevný displej a nové
upořádání ovládacích tlačítek. Cílem je
zlepšit čitelnost a přehlednost zobrazova-
ných údajů tak, aby v mnohdy složitém
prostředí výrobních hal bylo pro obsluhu
co nejjednodušší sledování měřených hod-
not a změna parametrů měření. To je pod-
pořeno ergonomicky výhodnějším řešením
ovládacích tlačítek. Jednoduchost a intui-
tivnost ovládání přístroje je jedním z typic-
kých rysů všech přístrojů ATEQ.
Programové vybavení bylo doplněno
o další funkce, které rozšiřují možnosti
použití přístroje a zvyšují komfort práce
s přístrojem. Výčet všech funkcí by byl
dlouhý. Nejjednodušší je obrátit se na za-
stoupení firmy ATEQ v Brně nebo navštívit
stánek na Mezinárodním strojírenském
veletrhu v Brně v přízemí pavilonu C. Na
základě parametrů testu vám doporučíme
nejenom vhodnou měřicí metodu a typ pří-
stroje, ale pomůžeme i s nastavením a opti-
malizací parametrů testu. Naší filozofií je
poskytnout zákazníkům maximální podpo-
ru již při zahájení nového projektu a poté
po celou dobu provozu formou servisu,
poradenství a pravidelných kalibrací. Pří-
stroje jsou vyvíjeny a vyráběny ve Francii
a ve více než 35 státech po celém světě je
ATEQ přítomen formou svých dceřiných
společností. Tím dokážeme zajistit stejnou
úroveň podpory i pro velké nadnárodní
společnosti. Pomáháme zákazníkům řešit
problematiku těsnosti tak, aby se mohli sou-
středit na výrobu přesně v souladu s naším
heslem v napdpise.
p
elektrotechnika
l
energetika
l
měření a regulace
T+T
T e c h n i k a a t r h
9 / 2 0 1 3
112
LEAKDETEKTOR F620
novinka od firmy
ATEQ
Vy vyrábíte – My testujeme
Mezírka 775/1, Brno
tel./fax: 00420 549 210 419
www.ateq.cz

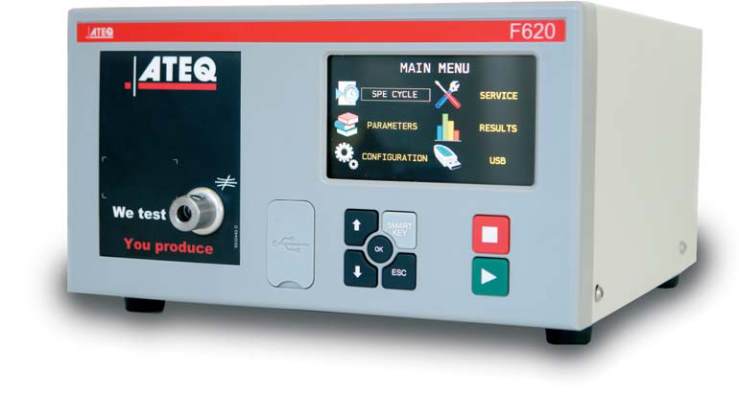

Diferenční měřidlo poklesu tlaku vzduchu ATEQ F620
