Linku je možno postavit jako lineární, kru-
hovou nebo kruhovou s paralelními mon-
tážními větvemi.
Lineární vedení
d
Dodáváme dva druhy lineárních vede-
ní. Vedení s ozubeným řemenem nebo
kuličkovým šroubem. Pro vedení s ozu-
beným řemenem používáme ší řky ře-
mene 16 a 50 mm. Kuličkové šrouby se
používají o průměru 16 a 20mm. Pohon
vedení s ozubeným řemenem může být
klasický nebo centrální. Vedení zajišťují
speciální ložiska (kladky) s přímkovým
stykem, pohybující se na povrchově ka-
lené, broušené a chromované tyči o prů-
měru 12 nebo 20mm. Tyto se montují do
drážek Al profilů tak, že tvoří velice tuhý
a kompaktní celek. Seřizování se provádí
excentrickými ložisky jež vymezují vůli
mezi ložisky a kulatinou.
Vozíky lineárních vedení jsou opatřeny
krytkami s prachovými stěrkami.
Další variantou je použití kluzných nebo
kuličkových pouzder. Výhodou těchto ve-
dení je jejich velice tichý provoz a v přípa-
dě požití kluzných pouzder i nenáročnost
na okolní čistotu.
Řetězové dopravníky
d
V našem výrobním sortimentu se nachá-
zejí dva druhy:
– Dopravník s akumulačním řetězem
3/8". Základním nosným profilem
dopravníku je profil 45×90.
– Dopravník s akumulačním řetězem
3/4". Základním nosným profilem
dopravníku je unikátní profil 60×90,
který byl vyvinut speciálně pro tento
typ dopravníku.
Základní parametry: rozměry nosiče
240×240–640×640, rychlost dopravníků
9–12–15–18 m/min, délka dopravníků
0,4–16m. Maximální zatížení dopravníků
je 500 kg, maximální zatížení paletky je
70kg.
Válečkové gravitační dopravníky
d
Systém přesunu materiálu je založený
na principu gravitace (tzn. bez pohonu),
jedná se o jednoduchý systém na bázi Al
profilů a speciálních držáků na válečky.
Válečky mohou být celokovové s vnitřními
ložisky nebo s plastovými kluznými inser-
ty. Pro přepravu paletek slouží i rolničkové
lišty bez bočnic nebo s bočnicí. Jsou do-
dávany v provedení normálním i ESD. Tyto
dopravníky nacházejí největší uplatnění
v zásobnících, při doplňování materálu
v sériové výrobě.
p
Dopravní systémy firmy Alutec K&K
– řešení Vašich výrobních potřeb.
www.aluteckk.cz

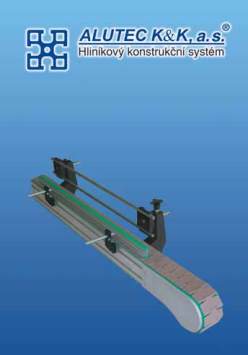

Dopravní systém
s destičkovým řetězem

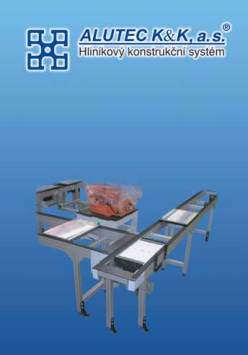

Paletový dopravní systém
