Produkty Lapp pro výtahy
a přepravní zařízení
ÖLFLEX
®
CRANE & ÖLFLEX
®
LIFT
Autor: Ing. Bohumír Haleš
produktový manažer, LAPP KABEL s.r.o
První ovládací
a připojovací kabely
s nosným prvkem pro
výtahy a přepravní
zařízení uvedla
společnost LAPP KABEL
na trh v roce 1997 pod
označením ÖLFLEX
®
LIFT. Jde o první z řady
kabelů, které jsou určeny
pro konkrétní aplikace
v oboru výtahová,
manipulační a přepravní
technika.
Podmínky provozu v aplikacích, jako jsou
výtahy, zdvihací zařízení a bubnové naví-
jecí systémy, kladou nové požadavky na
konstrukci kabelů. Základním kritériem,
které musí kabely splňovat, je odolnost
proti tahovým silám, které na kabely půso-
bí při jejich volném zavěšení nebo při naví-
jení na buben a současně zajištění vysoké
flexibility u pohyblivé aplikace. Z pohle-
du použití jsou kabely rozděleny na typy
vhodné pro navíjení na bubny a převíjení
přes kladky – ÖLFLEX
®
CRANE a kabely
vhodné pro závěsné výtahové aplikace –
ÖLFLEX
®
LIFT.
Kabely pro navíjení na bubny
d
Z řady kabelů vhodných pro navíjení na
bubny a převíjení přes kladky a současně
vhodných pro použití ve vlečných řetě-
zech je na pomyslném vrcholu žebříčku
technických parametrů
ÖLFLEX
®
CRANE
VS (N)SHTÖU,
robustní ovládací a při-
pojovací kabel s pryžovou izolací, který
je určen pro střední a těžké mechanické
namáhání. Pro zajištění vysoké zatížitel-
nosti v tahu je do kabelu integrován cen-
trální nosný prvek z aramidových vláken.
Kabely dokáží odolat tahovému zatížení
až 11 000 N (hodnota platná pro rozměr
4G95 mm
2
). Symetrický tvar a současně
dokonalé rozložení vnějších sil působících
na kruhový průřez kabelu zajišťuje textilní
oplet integrovaný přímo do vnějšího pláš-
tě. Tyto kabely jsou používány na velkých
portálových jeřábech, jako přívodní vleč-
né kabely na jeřábech v ocelárnách nebo
lodních docích.
Jedním z příkladů, kde byly použity kabe-
ly
ÖLFLEX
®
CRANE
je portálový jeřáb na
překladišti kontejnerové dopravy v Dobré
u Čierne nad Tisou. Pro napájení dvou por-
tálových jeřábů je použito celkem 700m
kabelu
ÖLFLEX
®
CRANE VS (N)SHTÖU
4×95 mm
2
, které jsou navíjeny v délkách

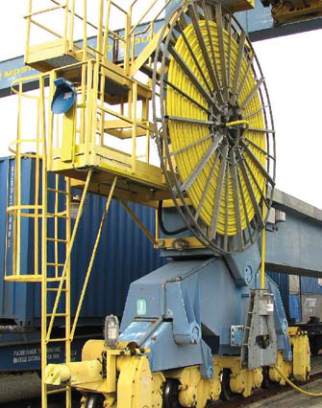

ÖLFLEX
®
CRANE
– kabel pro
navíjení na bubny

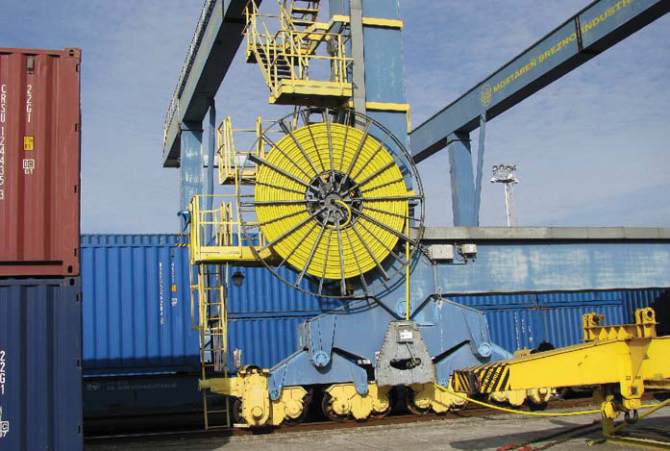

Portálový jeřáb v Dobré u Čierne nad Tisou
