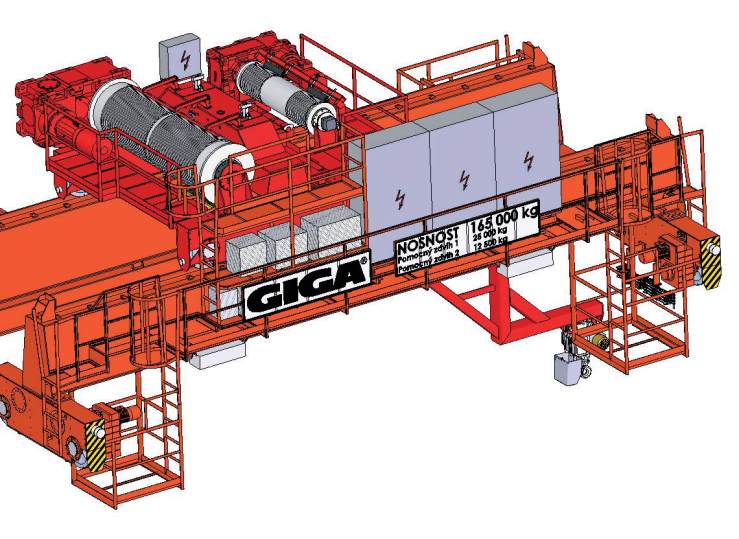

Dvounosníkový mostový jeřáb
s kladkostroji GIGA
typ GDMJ 165t/25t/12,5t/11,5m
d
• rozpětí jeřábu
11 500 mm
• nosnost
165 000 kg
• nosnost pomoc. zdvihu č. 1
25 000 kg
• nosnost pomoc. zdvihu č. 2
12 500 kg
• výška zdvih 165 t
18 000 mm
• výška zdvih 25 t
18 500 mm
• výška zdvih 12,5 t
15 600 mm
• rychlost hlavního zdvihu 165 t
0,08–1,6 m/min – plynulá regulace
rychlosti zdvihu
• rychlost pomocného zdvihu č. 1
0,32–5,0 m/min –
plynulá regulace
rychlosti zdvihu
• rychlost pomocného
zdvihu 25 t bez
zatížení 10 m/min
tzv. momentová
regulace zdvihu
• rychlost pomocného
zdvihu č. 2
0,2–4,0 m/min
– plynulá regulace rychlosti zdvihu
• rychlost pojezdu koček 0,4–10 m/min
plynulá regulace rychlosti pojezdu
koček pomocí statického měniče
kmitočtu řízená dvoupolohovým
pákovým ovladačem funkcí motor-
potenciometr
• rychlost pojezdu mostu 1,0–25 m/min
– plynulá regulace rychlosti pojezdu
mostu pomocí statického měniče
kmitočtu řízená dvoupolohovým
pákovým ovladačem funkcí motor-
potenciometr
• ovládání dálkové, rádiové joystickové
– typ HBC
• napájení koček (kladkostrojů)
energetické kabelové řetězy
• pomocný zdvih č. 2 o nosnosti 12,5 t
je umístěn na výložníkovém vozíku díky
němuž se hák dostane až za osu
jeřábové dráhy
w w w . t e c h n i k a a t r h . c z
pokračování
a
Dvounosníkový mostový jeřáb s kladkostroji GIGA typ GDMJ 165t/25t/12,5t/11,5m
